Начальные значения
p
ap 1.17 mm
nap 8
vc 145 m/min
m
ap 1.17 mm
nap 8
vc 120 m/min
s
ap 1.17 mm
nap 9
vc 15 m/min
k
ap 1.17 mm
nap 9
vc 120 m/min
n
ap 1.17 mm
nap 8
vc 325 m/min
Данные о продукции
| CoroPak (RELEASEPACK) | 10.2 |
| Release date (ValFrom20) | 2010-09-23 |

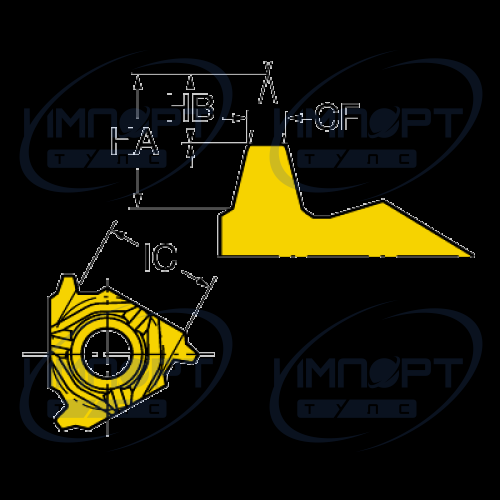

| Диаметр вписанной окружности (IC) | 9,525 mm |
| Диаметр отверстия под винт (D1) | 4,4 mm |
| Длина профиля ex (PDX) | 1,2 mm |
| Длина профиля ey (PDY) | 1,3 mm |
| Длина эффективной режущей кромки (CF) | 0,58 mm |
| Исполнение (HAND) | L |
| Класс точности резьбы (TCTR) | IT 7 |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,004 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiAlN |

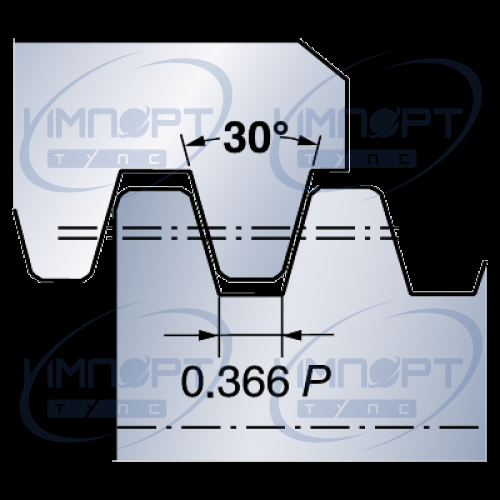

| Профиль резьбы (THFT) | TP30 |

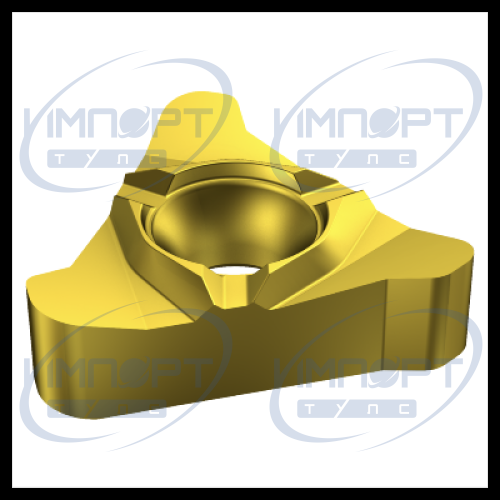

| Размер и форма пластины (CUTINTSIZESHAPE) | CoroThread 266/254 -internal size 16L |
| Разность высоты резьбы (HB) | 1,08 mm |
| Сплав (GRADE) | 1135 |
| Стандартное численное обозначение (STDNO1) | ISO 2901-2904 |
| Стандартное численное обозначение (STDNO2) | DIN 103-1977 |
| Теоретическая высота резьбы (HA) | 2,41 mm |
| Тип крепления пластины (IFS) | 8 |
| Тип профиля резьбы (TPT) | F |
| Тип резьбы (TTP) | INT |
| Толщина пластины (S) | 3,969 mm |
| Число зубьев (NT) | 1 |
| Число режущих кромок (CEDC) | 3 |
| Шаг резьбы (TP) | 2 mm |
