266RFA-103

Инструмент с хвостовиком CoroThread® 266 для точения резьбы
  • 266RFA-103 Общее представление
  • 266RFA-103
  • 266RFA-103
  • 266RFA-103
  • 266RFA-103

ISO: 26138401

Идентификатор материала: 6138401

Количество в упаковке: 1

EAN: 26138401

ANSI: 266RFA-103

Данные о продукции
CoroPak (RELEASEPACK) 12.2

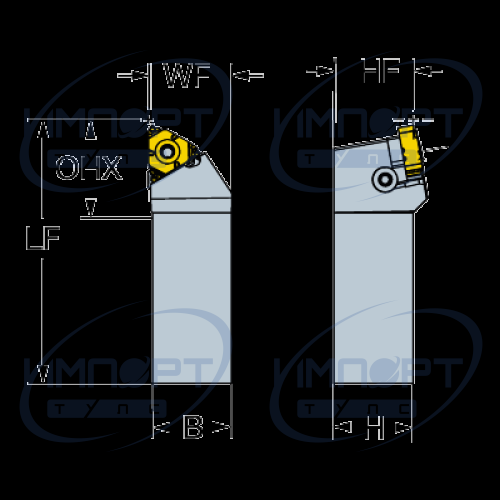

Max вылет (OHX) 23,4 mm
Release date (ValFrom20) 2012-09-19
Высота хвостовика (H) 15,875 mm
Задний угол осевой (ALP) -10 deg
Интерфейс со стороны станка (ADINTMS) Rectangular shank -inch: 5/8 x 5/8
Исполнение (HAND) R
Крутящий момент (TQ) 2.2 Nm
Масса элемента (WT) 0,18 kg
Тип подвода СОЖ к инструменту (CNSC) 0: without coolant
Типа закрепления (MTP) S
Угол корпуса со стороны станка (BAMS) 0 deg
Угол коррекции винтовой линии резьбы (THCA) 1 deg
Функциональная высота (HF) 15,875 mm
Функциональная длина (LF) 101,6 mm
Функциональная ширина (WF) 16,383 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) CoroThread -external size 16 (266.RG-16/254RG-16CC)
Ширина хвостовика (B) 15,875 mm
