Начальные значения
p
ap 1.65 mm
nap 11
vc 160 m/min
m
ap 1.65 mm
nap 11
vc 130 m/min
n
ap 1.65 mm
nap 11
vc 400 m/min
k
ap 1.65 mm
nap 13
vc 130 m/min
s
ap 1.65 mm
nap 13
vc 15 m/min
Данные о продукции
| CoroPak (RELEASEPACK) | 08.1 |
| Release date (ValFrom20) | 2007-12-03 |

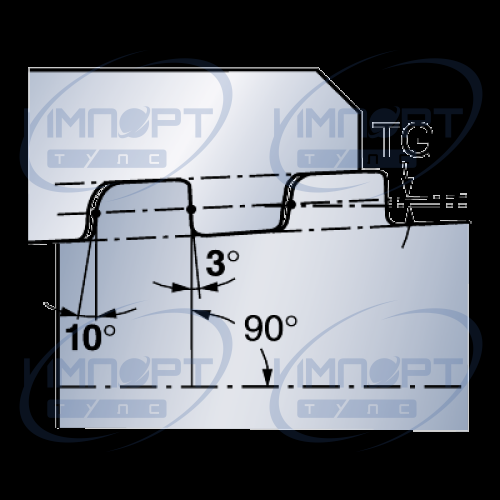

| Градиент конусности (TG) | 0,031 |
| Диаметр вписанной окружности (IC) | 12,7 mm |
| Диаметр отверстия под винт (D1) | 5,7 mm |
| Длина профиля ex (PDX) | 2,305 mm |
| Длина профиля ey (PDY) | 1,93 mm |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,013 kg |
| Ниток на дюйм (TPI) | 5 |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiAlN |
| Профиль резьбы (THFT) | BUT |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroThread 266/254 -internal size 22R |

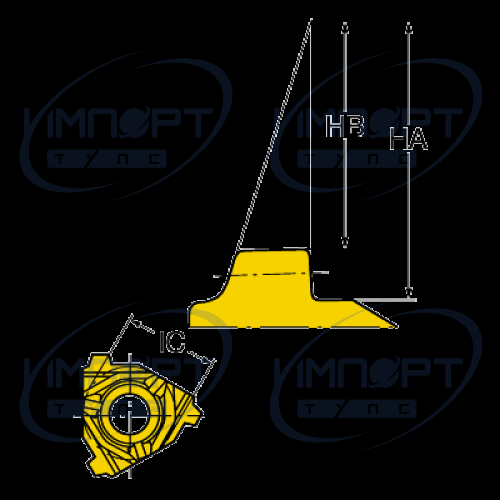

| Разность высоты резьбы (HB) | 10,6 mm |
| Сплав (GRADE) | 1125 |
| Стандартное численное обозначение (STDNO1) | API SPEC. 5B |
| Теоретическая высота резьбы (HA) | 12,18 mm |
| Тип крепления пластины (IFS) | 8 |
| Тип профиля резьбы (TPT) | F |
| Тип резьбы (TTP) | INT |
| Толщина пластины (S) | 5,563 mm |
| Число зубьев (NT) | 1 |
| Число режущих кромок (CEDC) | 3 |
