266RL-22NT02A115E 1020

Режущая пластина CoroThread® 266 для точения резьбы
  • 266RL-22NT02A115E 1020 Общее представление
  • 266RL-22NT02A115E 1020
  • 266RL-22NT02A115E 1020
  • 266RL-22NT02A115E 1020

ISO: 12320350

Идентификатор материала: 5758029

Количество в упаковке: 10

EAN: 12320350

ANSI: 266RL-22NT02A115E 1020

Начальные значения
p
ap 1.68 mm
nap 6
vc 125 m/min
m
ap 1.68 mm
nap 6
vc 110 m/min
n
ap 1.68 mm
nap 6
vc 280 m/min
Данные о продукции
CoroPak (RELEASEPACK) 08.1
Release date (ValFrom20) 2008-02-25
Градиент конусности (TG) 0,031
Диаметр вписанной окружности (IC) 12,7 mm
Диаметр отверстия под винт (D1) 5,7 mm
Длина профиля ex (PDX) 3,4 mm
Длина профиля ey (PDY) 1,64 mm
Исполнение (HAND) R
Классификация материала, уровень 1 (TMC1ISO) PMKNS
Масса элемента (WT) 0,012 kg
Ниток на дюйм (TPI) 11,5
Основа сплава (SUBSTRATE) HC
Покрытие (COATING) PVD TiN

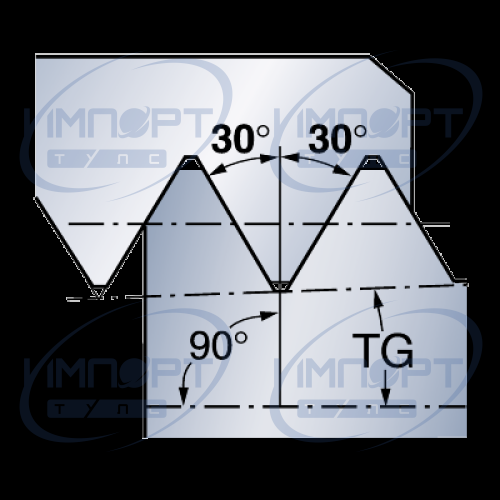

Профиль резьбы (THFT) NPT60
Размер и форма пластины (CUTINTSIZESHAPE) CoroThread 266/254 -internal size 22R
Разность высоты резьбы (HB) 0,11 mm
Сплав (GRADE) 1020
Стандартное численное обозначение (STDNO1) ANSI B.1.20.1-1983
Теоретическая высота резьбы (HA) 1,79 mm
Тип крепления пластины (IFS) 8
Тип профиля резьбы (TPT) F
Тип резьбы (TTP) INT
Толщина пластины (S) 5,563 mm
Число зубьев (NT) 2
Число режущих кромок (CEDC) 3
