Начальные значения
p
fz 0.46 mm(0.3-0.69)
vc 190 m/min(250-130)

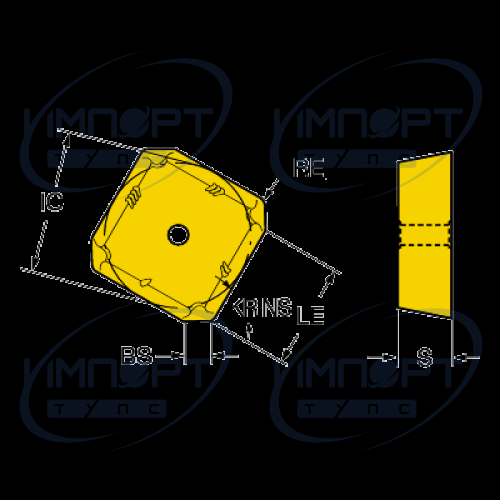

Данные о продукции
| CoroPak (RELEASEPACK) | 09.1 |
| Max глубина резания (APMX) | 13 mm |
| Release date (ValFrom20) | 2009-02-05 |
| Главный передний угол пластины (GAN) | 0 deg |
| Диаметр вписанной окружности (IC) | 18,94 mm |
| Диаметр отверстия под винт (D1) | 3,8 mm |
| Длина кромки Wiper (BS) | 2,2 mm |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,026 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3+TiN |
| Радиус кромки Wiper (BSR) | 200 mm |
| Радиус при вершине (RE) | 1,6 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill 360 -1906 |
| Сплав (GRADE) | 4220 |
| Тип крепления пластины (IFS) | 1 |
| Тип операции (CTPT) | Heavy |
| Толщина пластины (S) | 6,35 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 60 deg |
| Угол торцевой режущей кромки сверла (GB) | 17 deg |
| Форма пластины (SC) | S |
| Число режущих кромок (CEDC) | 4 |
| Ширина передней фаски (BN) | 0,3 mm |
| Эффективная длина режущей кромки (LE) | 15 mm |
