393.37A-20 16 072

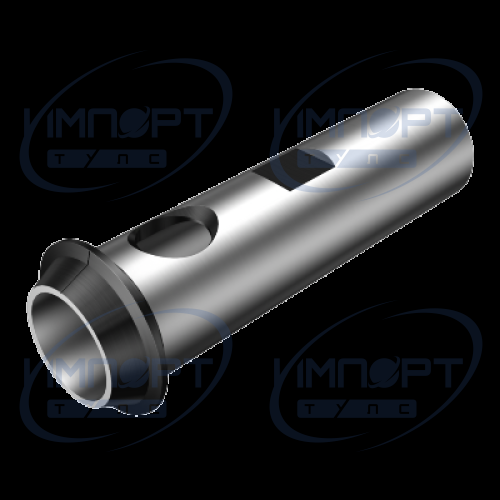

Втулка для чистовой расточной головки
  • 393.37A-20 16 072 Общее представление
  • 393.37A-20 16 072

ISO: 12071592

Идентификатор материала: 5760694

Количество в упаковке: 1

EAN: 12071592

ANSI: 393.37A-20 16 072

Данные о продукции
CoroPak (RELEASEPACK) 05.2
Release date (ValFrom20) 2005-06-20
Давление СОЖ (CP) 20 bar

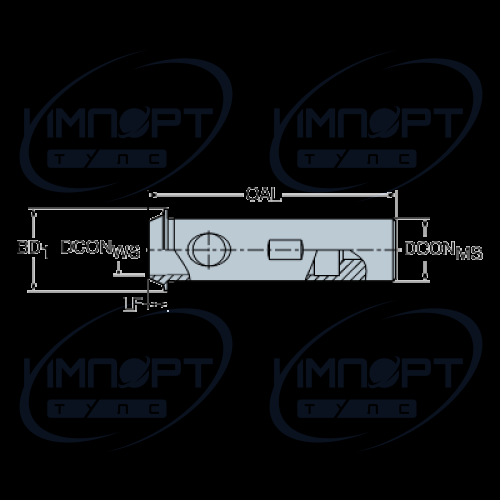

Диаметр корпуса (BD) 26 mm
Диаметр соединения (DCON) 16 | 20 mm
Длина закрепления (LSC) 60 mm
Длина корпуса (LB) 6 mm
Интерфейс со стороны заготовки (ADINTWS) Cylindrical clamping (sleeve) -metric: 16
Интерфейс со стороны станка (ADINTMS) Cylindrical shank without clamping features -metric: 20.0
Масса элемента (WT) 0,092 kg
Наличие уплотнения (SEAL) false
Обеспечение точности позиционирования (LOCAP) false
Общая длина (OAL) 78 mm
Половина угла конусности (BHTA) 0 deg
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 6 mm
