393.CGP-20 12 72

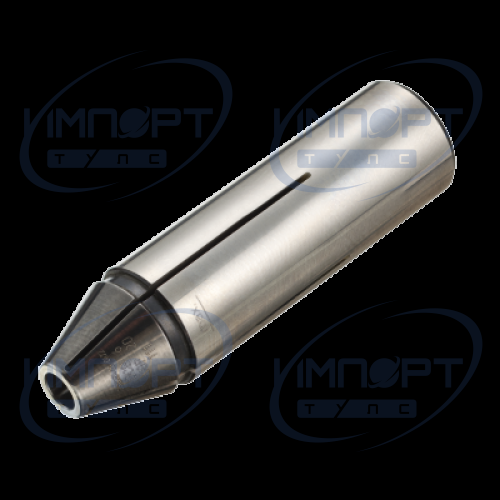

Цилиндрическая цанга сверхдлинного исполнения
  • 393.CGP-20 12 72 Общее представление
  • 393.CGP-20 12 72

ISO: 11549683

Идентификатор материала: 5760282

Количество в упаковке: 1

EAN: 11549683

ANSI: 393.CGP-20 12 72

Данные о продукции
CoroPak (RELEASEPACK) 02.2
Release date (ValFrom20) 2002-11-04
Давление СОЖ (CP) 80 bar
Диаметр корпуса (BD) 15 mm
Диаметр соединения (DCON) 12 | 20 mm
Длина закрепления (LSC) 41 mm
Длина корпуса (LB) 13,2 mm
Интерфейс со стороны заготовки (ADINTWS) Cylindrical clamping (high precision) -metric: 12
Интерфейс со стороны станка (ADINTMS) Cylindrical Collet for hydraulic membrane chucks, no flange -size 20
Масса элемента (WT) 0,112 kg
Наличие уплотнения (SEAL) false
Обеспечение точности позиционирования (LOCAP) false
Общая длина (OAL) 72 mm
Половина угла конусности (BHTA) 13 deg
Тип подвода СОЖ к зоне резания (CXSC) 4: axial concentric on circle
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 72 mm
