Начальные значения
p
fz 0.5 mm(0.43-0.62)
vc 225 m/min(235-215)
m
fz 0.39 mm(0.31-0.5)
vc 225 m/min(235-210)
s
fz 0.39 mm(0.31-0.46)
vc 36 m/min(38-35)

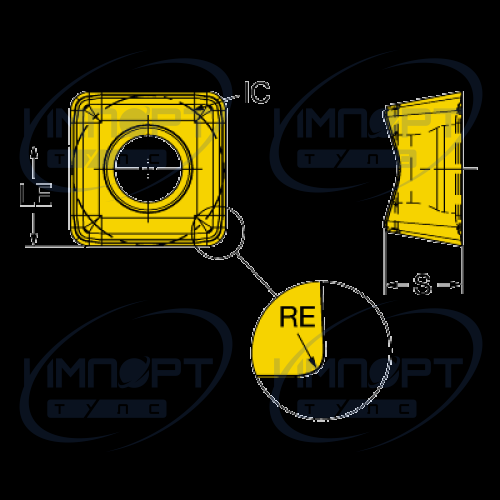

Данные о продукции
| CoroPak (RELEASEPACK) | 18.1 |
| Max глубина резания (APMX) | 0,85 mm |
| Release date (ValFrom20) | 2018-02-23 |
| Главный передний угол пластины (GAN) | 5 deg |
| Диаметр вписанной окружности (IC) | 5 mm |
| Диаметр отверстия под винт (D1) | 2,2 mm |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,001 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD AlTiCrN |
| Радиус при вершине (RE) | 0,6 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill 415 -0502 |
| Сплав (GRADE) | 1130 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Medium |
| Толщина пластины (S) | 2,21 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 15 deg |
| Форма пластины (SC) | S |
| Число режущих кромок (CEDC) | 4 |
| Эквивалент радиуса при вершине (REEQ) | 1,5 mm |
| Эффективная длина режущей кромки (LE) | 3,8 mm |
