Начальные значения
p
fz 0.8 mm(0.4-1.78)
vc 250 m/min(325-135)
k
fz 0.98 mm(0.4-2)
vc 145 m/min(210-75)
Данные о продукции
| CoroPak (RELEASEPACK) | 13.1 |
| Max глубина резания (APMX) | 2 mm |
| Release date (ValFrom20) | 2012-10-20 |
| Главный передний угол пластины (GAN) | 0 deg |

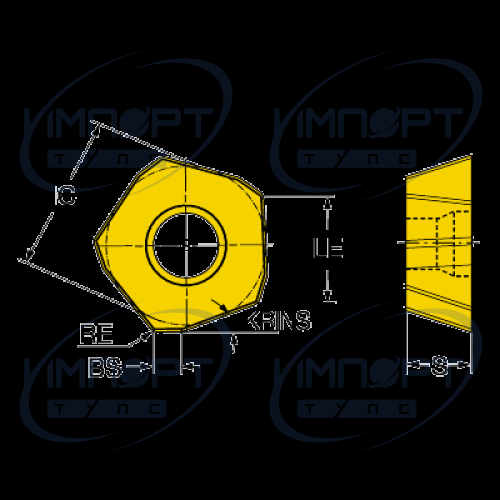

| Диаметр вписанной окружности (IC) | 13,5 mm |
| Диаметр отверстия под винт (D1) | 5,5 mm |
| Длина кромки Wiper (BS) | 2 mm |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,008 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3+TiN |
| Радиус при вершине (RE) | 0,8 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill 419 -size 1405 |
| Сплав (GRADE) | 4220 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Medium |
| Толщина пластины (S) | 5,47 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 19 deg |
| Форма пластины (SC) | P |
| Число режущих кромок (CEDC) | 5 |
| Эквивалент радиуса при вершине (REEQ) | 4,5 mm |
| Эффективная длина режущей кромки (LE) | 9 mm |
