570-32L123H18B220B

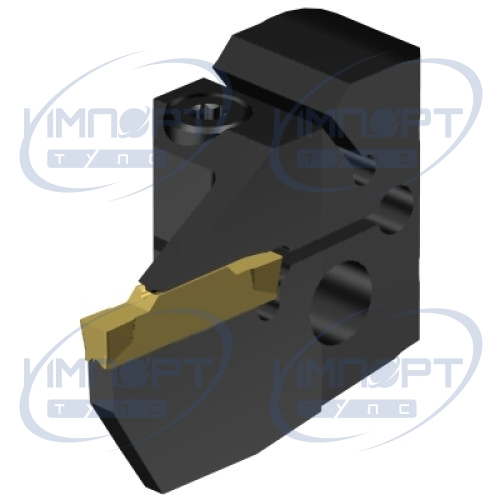

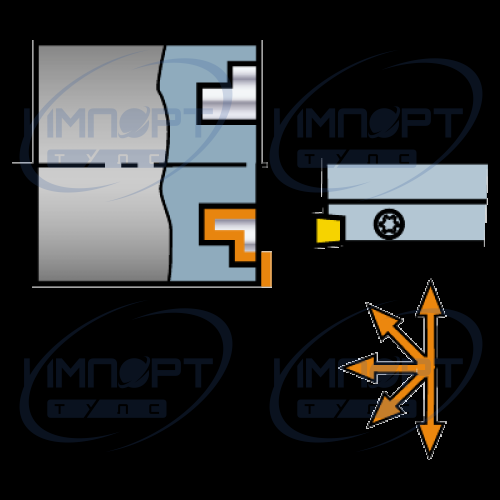

Головка CoroCut® 1-2 для обработки торцевых канавок
  • 570-32L123H18B220B Общее представление
  • 570-32L123H18B220B
  • 570-32L123H18B220B
  • 570-32L123H18B220B

ISO: 12004801

Идентификатор материала: 5764615

Количество в упаковке: 1

EAN: 12004801

ANSI: 570-32L123H18B220B

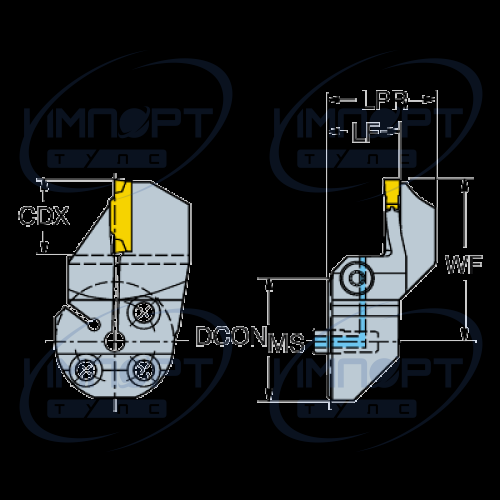

Данные о продукции
CoroPak (RELEASEPACK) 05.1
Max вылет (OHX) 16 mm
Max глубина резания (CDX) 18 mm
Max наружный диаметр торцевой канавки (DAXX) 500 mm
Min внутренний диаметр торцевой канавки (DAXIN) 220 mm
Release date (ValFrom20) 2005-01-31
Давление СОЖ (CP) 40 bar
Диаметр соединения (DCON) 32 mm
Интерфейс со стороны станка (ADINTMS) SL head (screw mounted) -size 32
Исполнение (HAND) L
Крутящий момент (TQ) 3 Nm
Масса элемента (WT) 0,142 kg
Тип подвода СОЖ к зоне резания (CXSC) 2: radial exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Типа закрепления (MTP) C
Угол корпуса со стороны заготовки (BAWS) 90 deg
Функциональная высота (HF) 0,1 mm
Функциональная длина (LF1) 18 mm
Функциональная ширина (WF1) 41,1 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) CoroCut 2 -size H (N123H2-0400-0004-TF)
