570-32L151.3-024B25

Головка T-Max® Q-Cut для обработки торцевых канавок
  • 570-32L151.3-024B25 Общее представление
  • 570-32L151.3-024B25
  • 570-32L151.3-024B25
  • 570-32L151.3-024B25

ISO: 12005092

Идентификатор материала: 5764569

Количество в упаковке: 1

EAN: 12005092

ANSI: 570-32L151.3-024B25

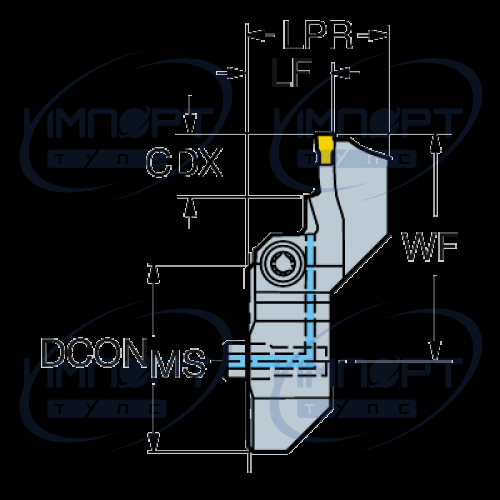

Данные о продукции
CoroPak (RELEASEPACK) 05.1
Max вылет (OHX) 14 mm
Max глубина резания (CDX) 8,686 mm
Max наружный диаметр торцевой канавки (DAXX) 35 mm
Min внутренний диаметр торцевой канавки (DAXIN) 24 mm
Release date (ValFrom20) 2005-01-31
Давление СОЖ (CP) 10 bar
Диаметр соединения (DCON) 32 mm
Интерфейс со стороны станка (ADINTMS) SL head (screw mounted) -size 32
Исполнение (HAND) L
Крутящий момент (TQ) 2 Nm
Масса элемента (WT) 0,125 kg
Тип подвода СОЖ к зоне резания (CXSC) 2: radial exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Типа закрепления (MTP) C
Угол корпуса со стороны заготовки (BAWS) 90 deg
Функциональная высота (HF) 0 mm
Функциональная длина (LF1) 14 mm
Функциональная ширина (WF1) 37,4 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) Q-Cut -size 25 (N151.3-300-25-7G)
