570-STFCL-32-16

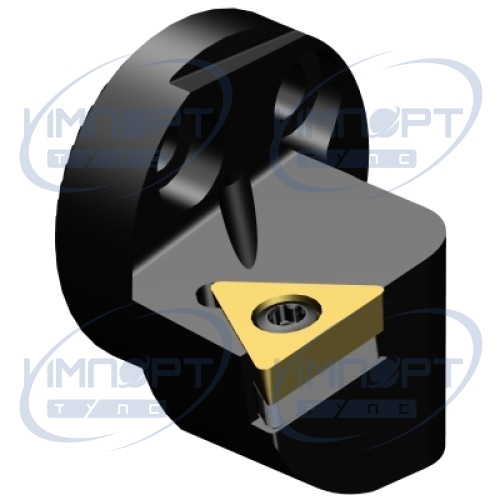

Головка CoroTurn® 107 для точения
  • 570-STFCL-32-16 Общее представление
  • 570-STFCL-32-16
  • 570-STFCL-32-16

ISO: 12054781

Идентификатор материала: 5764412

Количество в упаковке: 1

EAN: 12054781

ANSI: 570-STFCL-32-16

Данные о продукции
CoroPak (RELEASEPACK) 05.2
Max вылет (OHX) 32 mm
Max угол врезания (RMPX) 0 deg
Min диаметр отверстия (DMIN1) 40 mm
Release date (ValFrom20) 2005-06-20
Главный передний угол ортогональный (GAMO) 0 deg
Главный угол в плане (KAPR1) 91 deg
Главный угол в плане (дюйм.) (PSIR) -1 deg
Давление СОЖ (CP) 40 bar
Демпфирующие свойства (DPC) false
Диаметр соединения (DCON) 32 mm
Интерфейс со стороны станка (ADINTMS) SL head (screw mounted) -size 32
Исполнение (HAND) L
Крутящий момент (TQ) 3 Nm
Масса элемента (WT) 0,114 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 3: axial inclined exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Типа закрепления (MTP) S
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) -10 deg
Функциональная высота (HF) 0 mm
Функциональная длина (LF) 32 mm
Функциональная ширина (WF) 22 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) TCMT 16T308
Эталонная пластина (MIIDM) TCMT 16 T3 08
