Начальные значения
k
fz 0.3 mm(0.21-0.45)
vc 190 m/min(215-155)

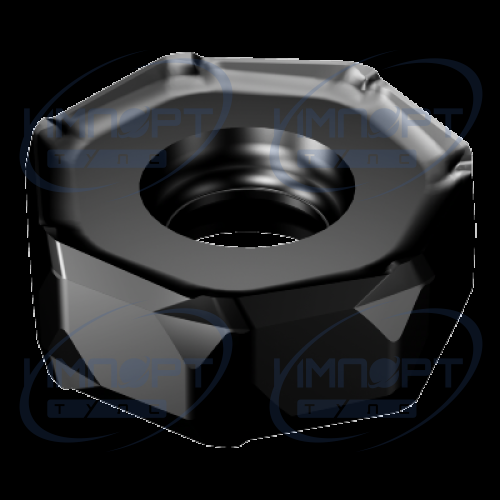

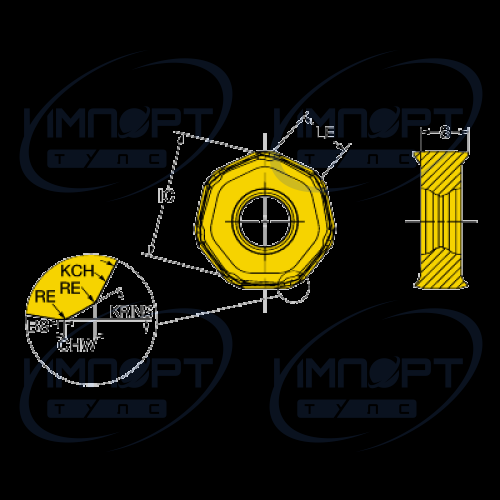

Данные о продукции
| CoroPak (RELEASEPACK) | 17.1 |
| Max глубина резания (APMX) | 5,2 mm |
| Release date (ValFrom20) | 2017-02-19 |
| Главный передний угол пластины (GAN) | 44 deg |
| Диаметр вписанной окружности (IC) | 21 mm |
| Диаметр отверстия под винт (D1) | 8,3 mm |
| Длина кромки Wiper (BS) | 0,3 mm |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | K |
| Масса элемента (WT) | 0,033 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3 |
| Радиус кромки Wiper (BSR) | 25 mm |
| Радиус при вершине (RE) | 1 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill 745/725 -size 2109 |
| Сплав (GRADE) | K20D |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Heavy |
| Толщина пластины (S) | 9 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 42 deg |
| Угол торцевой режущей кромки сверла (GB) | -16 deg |
| Фаска при вершине (KCH) | 17 deg |
| Число режущих кромок (CEDC) | 14 |
| Ширина передней фаски (BN) | 0,4 mm |
| Ширина фаски при вершине (CHW) | 1,3 mm |
| Эффективная длина режущей кромки (LE) | 8,9 mm |
