930-B30-P-10-138

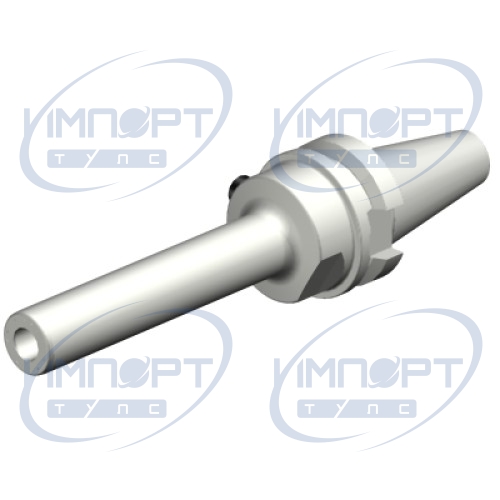

Переходник от MAS-BT 403 к CoroChuck™ 930
  • 930-B30-P-10-138 Общее представление
  • 930-B30-P-10-138

ISO: 7323225068550

Идентификатор материала: 7864356

Количество в упаковке: 1

EAN: 7323225068550

ANSI: 930-B30-P-10-138

Данные о продукции
CoroPak (RELEASEPACK) 20.1
Max частота вращения (RPMX) 25 000 1/min
Release date (ValFrom20) 2020-02-21
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 20 mm
Диаметр корпуса (BD2) 40 mm
Диаметр корпуса (BD3) 46 mm
Диаметр соединения (DCON) 10 mm
Длина закрепления (LSC) 41 mm
Длина корпуса (LB1) 95,8 mm
Длина корпуса (LB2) 116 mm
Длина корпуса (LB3) 138 mm
Интерфейс со стороны заготовки (ADINTWS) Hydraulic Membrane chuck -metric: 10
Интерфейс со стороны станка (ADINTMS) MAS-BT403 -AD central coolant - BT30
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 8 Nm
Масса элемента (WT) 0,719 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Половина угла конусности (BHTA3) 0 deg
Размер резьбы центрального болта (CRKS) M12
Сбалансирован конструктивно (BBD) true
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 138 mm
Функциональный диаметр (DFC) 31.75 mm
