930-C5-P-20-231

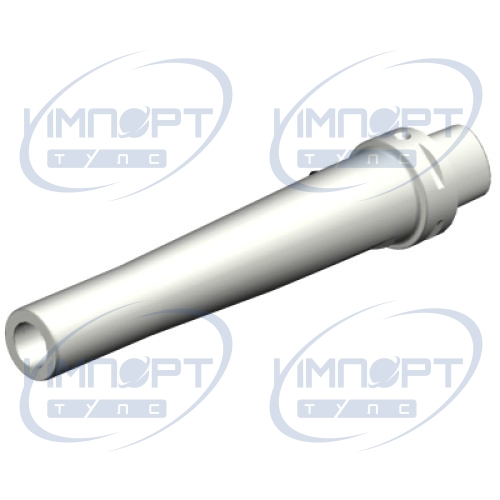

Патрон CoroChuck® 930 с хвостовиком Coromant Capto®
  • 930-C5-P-20-231 Общее представление
  • 930-C5-P-20-231

ISO: 26255481

Идентификатор материала: 6255481

Количество в упаковке: 1

EAN: 26255481

ANSI: 930-C5-P-20-231

Данные о продукции
CoroPak (RELEASEPACK) 13.1
Max частота вращения (RPMX) 28 000 1/min
Release date (ValFrom20) 2013-02-20
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 32 mm
Диаметр корпуса (BD2) 32 mm
Диаметр корпуса (BD3) 42 mm
Диаметр корпуса (BD4) 50 mm
Диаметр соединения (DCON) 20 | 50 mm
Длина закрепления (LSC) 51 mm
Длина корпуса (LB1) 60 mm
Длина корпуса (LB2) 188 mm
Длина корпуса (LB3) 208 mm
Длина корпуса (LB4) 231 mm
Интерфейс со стороны заготовки (ADINTWS) Hydraulic Membrane chuck -metric: 20
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C5
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 8 Nm
Масса элемента (WT) 1,907 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 2,2 deg
Половина угла конусности (BHTA3) 0 deg
Половина угла конусности (BHTA4) 0 deg
Сбалансирован конструктивно (BBD) true
Стандартное численное обозначение (STDNO1) ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Функциональная длина (LF) 231 mm
Функциональный диаметр (DFC) 35 mm
