930-C8-P-12-120

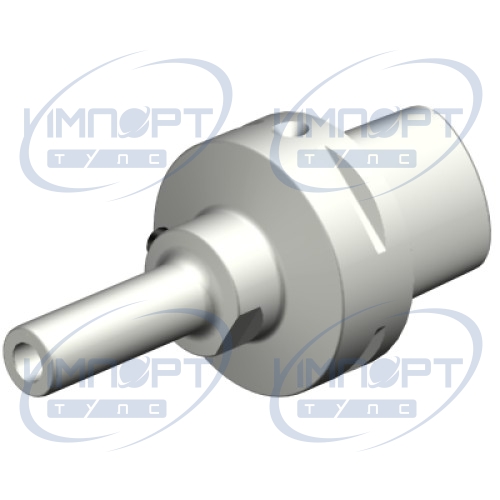

Патрон CoroChuck® 930 с хвостовиком Coromant Capto®
  • 930-C8-P-12-120 Общее представление
  • 930-C8-P-12-120

ISO: 26255488

Идентификатор материала: 6255488

Количество в упаковке: 1

EAN: 26255488

ANSI: 930-C8-P-12-120

Данные о продукции
CoroPak (RELEASEPACK) 13.1
Max частота вращения (RPMX) 14 000 1/min
Release date (ValFrom20) 2013-02-20
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 22 mm
Диаметр корпуса (BD2) 40 mm
Диаметр корпуса (BD3) 80 mm
Диаметр соединения (DCON) 12 | 80 mm
Длина закрепления (LSC) 46 mm
Длина корпуса (LB1) 60,8 mm
Длина корпуса (LB2) 83 mm
Длина корпуса (LB3) 120 mm
Интерфейс со стороны заготовки (ADINTWS) Hydraulic Membrane chuck -metric: 12
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C8
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 8 Nm
Масса элемента (WT) 2,14 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Половина угла конусности (BHTA3) 0 deg
Сбалансирован конструктивно (BBD) true
Стандартное численное обозначение (STDNO1) ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Функциональная длина (LF) 120 mm
Функциональный диаметр (DFC) 55 mm
