930-C8-S-12-094

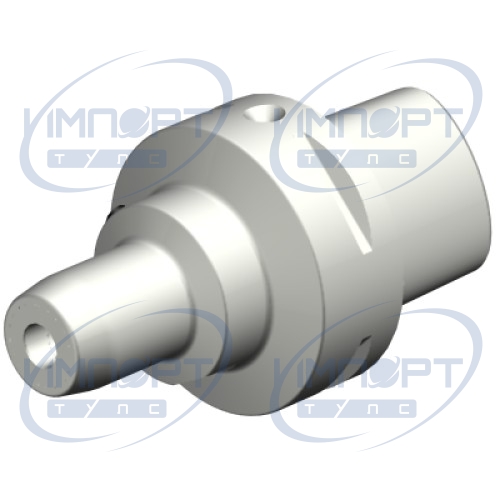

Патрон CoroChuck® 930 с хвостовиком Coromant Capto®
  • 930-C8-S-12-094 Общее представление
  • 930-C8-S-12-094

ISO: 26255468

Идентификатор материала: 6255468

Количество в упаковке: 1

EAN: 26255468

ANSI: 930-C8-S-12-094

Данные о продукции
CoroPak (RELEASEPACK) 13.1
Max частота вращения (RPMX) 14 000 1/min
Release date (ValFrom20) 2013-02-20
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 28 mm
Диаметр корпуса (BD2) 32 mm
Диаметр корпуса (BD3) 50 mm
Диаметр корпуса (BD4) 80 mm
Диаметр соединения (DCON) 12 | 80 mm
Длина закрепления (LSC) 46 mm
Длина корпуса (LB1) 11,3 mm
Длина корпуса (LB2) 38,2 mm
Длина корпуса (LB3) 59 mm
Длина корпуса (LB4) 94 mm
Интерфейс со стороны заготовки (ADINTWS) Hydraulic Membrane chuck -metric: 12
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C8
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 8 Nm
Масса элемента (WT) 2,26 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 10 deg
Половина угла конусности (BHTA2) 0 deg
Половина угла конусности (BHTA3) 0 deg
Половина угла конусности (BHTA4) 0 deg
Сбалансирован конструктивно (BBD) true
Стандартное численное обозначение (STDNO1) ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Функциональная длина (LF) 94 mm
Функциональный диаметр (DFC) 55 mm
