A06M-STFCL 2

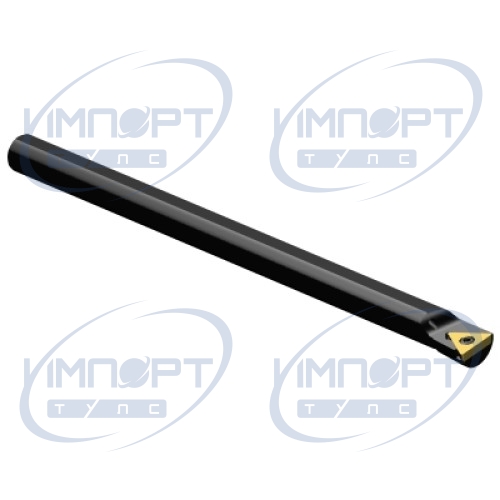

Расточная оправка CoroTurn® 107 для точения
  • A06M-STFCL 2 Общее представление
  • A06M-STFCL 2
  • A06M-STFCL 2
  • A06M-STFCL 2

ISO: 25937341

Идентификатор материала: 5937341

Количество в упаковке: 1

EAN: 25937341

ANSI: A06M-STFCL 2

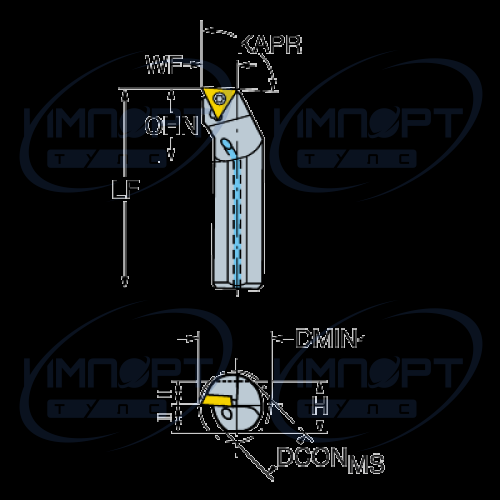

Данные о продукции
CoroPak (RELEASEPACK) 11.1
Max вылет (OHX) 38,1 mm
Max угол врезания (RMPX) 0 deg
Min вылет (OHN) 14,288 mm
Min диаметр отверстия (DMIN1) 12,7 mm
Release date (ValFrom20) 2011-02-16
Высота хвостовика (H) 8,54 mm
Главный передний угол ортогональный (GAMO) 0 deg
Главный угол в плане (KAPR1) 91 deg
Главный угол в плане (дюйм.) (PSIR) -1 deg
Давление СОЖ (CP) 40 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD) 9,525 mm
Диаметр соединения (DCON) 9.525 mm
Интерфейс со стороны станка (ADINTMS) Cylindrical shank w/ 3 flats -inch: 3/8
Исполнение (HAND) L
Крутящий момент (TQ) 0.9 Nm
Масса элемента (WT) 0,064 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 3: axial inclined exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Типа закрепления (MTP) S
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) -10.075 deg
Функциональная высота (HF) 0 mm
Функциональная длина (LF) 152,4 mm
Функциональная ширина (WF) 6,35 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) TCMT 110204
Эталонная пластина (MIIDM) TCMT 11 02 04
