A214-30 16 080

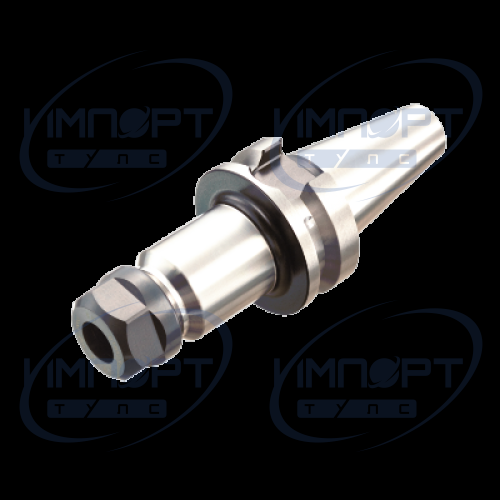

Переходник от MAS-BT 403 к цанговому патрону ER
  • A214-30 16 080 Общее представление
  • A214-30 16 080

ISO: 26073975

Идентификатор материала: 6073975

Количество в упаковке: 1

EAN: 26073975

ANSI: A214-30 16 080

Данные о продукции
CoroPak (RELEASEPACK) 11.2
Max частота вращения (RPMX) 25 000 1/min
Release date (ValFrom20) 2011-09-16
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false

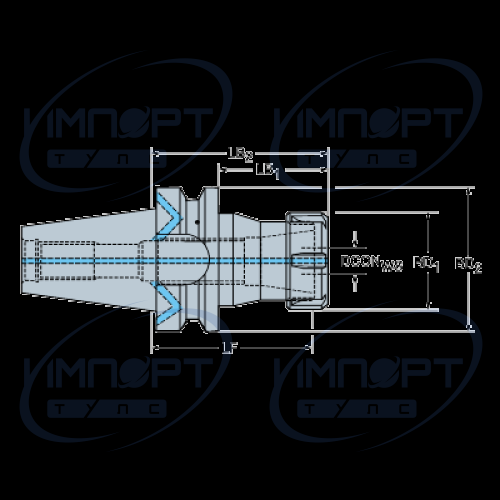

Диаметр корпуса (BD1) 28 mm
Диаметр корпуса (BD2) 46 mm
Диаметр соединения (DCON) 17 mm
Длина корпуса (LB1) 56,9 mm
Длина корпуса (LB2) 80 mm
Интерфейс со стороны заготовки (ADINTWS) ER collet (DIN6499-B) -ER16
Интерфейс со стороны станка (ADINTMS) MAS-BT403 -AD central coolant - BT30
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Масса элемента (WT) 0,593 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) true
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Размер резьбы центрального болта (CRKS) M12
Размер чипа данных (DCPS) D10/H4,5
Сбалансирован конструктивно (BBD) true
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 69,74 mm
Функциональный диаметр (DFC) 16 | 31.75 mm
