A2B05-50 32 055

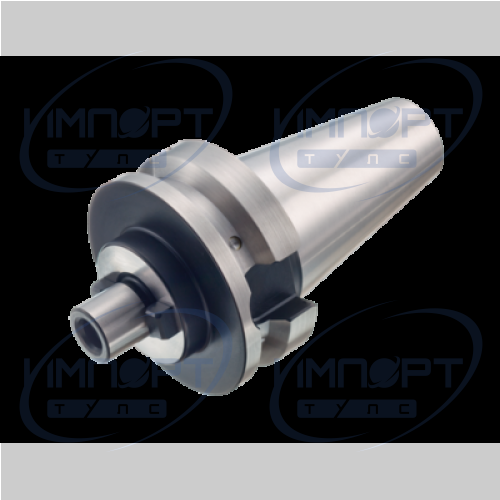

Переходник от MAS-BT 403 к креплению на оправке
  • A2B05-50 32 055 Общее представление
  • A2B05-50 32 055

ISO: 12243442

Идентификатор материала: 5721606

Количество в упаковке: 1

EAN: 12243442

ANSI: A2B05-50 32 055

Данные о продукции
CoroPak (RELEASEPACK) 07.1
Max частота вращения (RPMX) 12 000 1/min
Release date (ValFrom20) 2006-11-06
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false

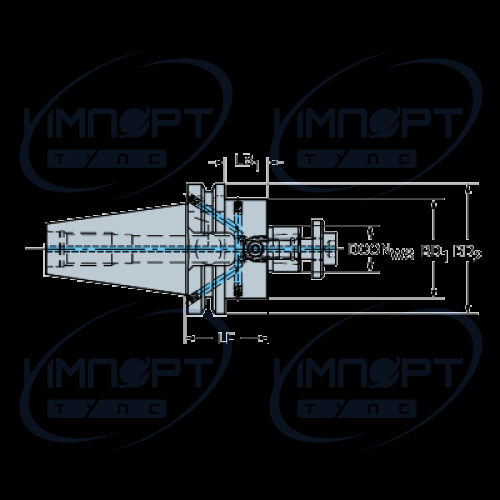

Диаметр корпуса (BD1) 78 mm
Диаметр корпуса (BD2) 100 mm
Диаметр соединения (DCON) 32 mm
Длина корпуса (LB1) 14 mm
Длина корпуса (LB2) 55 mm
Интерфейс со стороны заготовки (ADINTWS) Arbor -ISO 6462 -A/B (center bolt/washer) -metric: 32
Интерфейс со стороны станка (ADINTMS) MAS-BT403 -AD/B central/flange coolant - BT50
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 180 Nm
Масса элемента (WT) 4,52 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) true
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Размер резьбы центрального болта (CRKS) M24
Размер чипа данных (DCPS) D10/H4,5
Сбалансирован конструктивно (BBD) true
Тип подвода СОЖ к зоне резания (CXSC) 4: axial concentric on circle
Тип подвода СОЖ к инструменту (CNSC) 7: decentral over flange and axial
Функциональная длина (LF) 55 mm
Функциональный диаметр (DFC) 69.85 mm
