A392.41020-100 15 090B

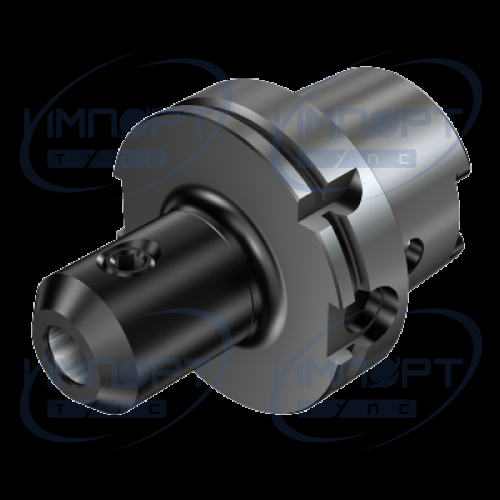

Переходник от HSK к Weldon
  • A392.41020-100 15 090B Общее представление
  • A392.41020-100 15 090B

ISO: 7323226856781

Идентификатор материала: 8271307

Количество в упаковке: 1

EAN: 7323226856781

ANSI: A392.41020-100 15 090B

Данные о продукции
CoroPak (RELEASEPACK) 22.2
Max частота вращения (RPMX) 12 500 1/min
Release date (ValFrom20) 2022-05-20
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false

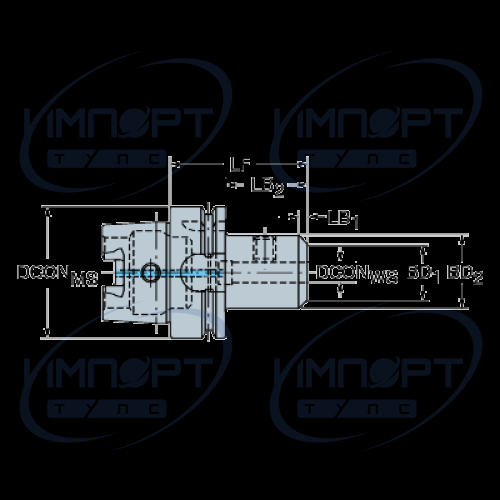

Диаметр корпуса (BD1) 41 mm
Диаметр корпуса (BD2) 100 mm
Диаметр соединения (DCON) 100 | 15.875 mm
Длина корпуса (LB1) 49 mm
Длина корпуса (LB2) 90 mm
Интерфейс со стороны заготовки (ADINTWS) Weldon -inch - 5/8
Интерфейс со стороны станка (ADINTMS) HSK -A -size 100
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Масса элемента (WT) 2,515 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) true
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Размер чипа данных (DCPS) D10/H4,5
Сбалансирован конструктивно (BBD) true
Стандартное буквенное обозначение (STDLET1) A
Стандартное численное обозначение (STDNO1) ISO12164-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 90 mm
Функциональный диаметр (DFC) 75.013 mm
