A392.45EH-40 16 065

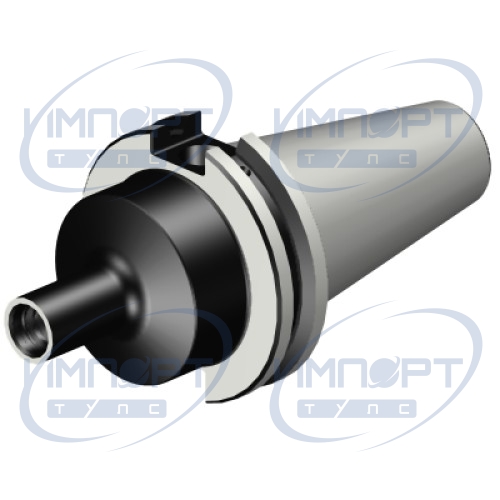

Переходник от CAT-V к Coromant EH
  • A392.45EH-40 16 065 Общее представление
  • A392.45EH-40 16 065

ISO: 25852670

Идентификатор материала: 5852670

Количество в упаковке: 1

EAN: 25852670

ANSI: A392.45EH-40 16 065

Данные о продукции
CoroPak (RELEASEPACK) 10.1
Max частота вращения (RPMX) 18 000 1/min
Release date (ValFrom20) 2010-02-18
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false

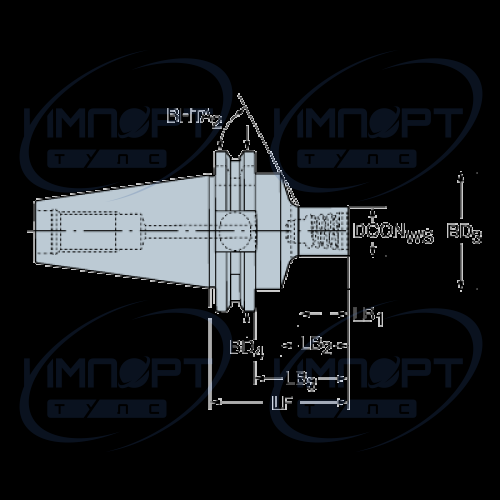

Диаметр корпуса (BD1) 15,4 mm
Диаметр корпуса (BD2) 15,4 mm
Диаметр корпуса (BD3) 44,4 mm
Диаметр корпуса (BD4) 63,5 mm
Диаметр соединения (DCON) 15.4 mm
Длина корпуса (LB1) 21,8 mm
Длина корпуса (LB2) 30 mm
Длина корпуса (LB3) 45,9 mm
Длина корпуса (LB4) 65 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant EH -inch - E16
Интерфейс со стороны станка (ADINTMS) CAT-V -AD central coolant - CAT-V40
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 30 Nm
Масса элемента (WT) 1,078 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 61,7 deg
Половина угла конусности (BHTA3) 0 deg
Половина угла конусности (BHTA4) 0 deg
Размер резьбы центрального болта (CRKS) 5/8"-11
Сбалансирован конструктивно (BBD) true
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 65 mm
Функциональный диаметр (DFC) 44.45 mm
