C3-SCLCR-22040-09HPA

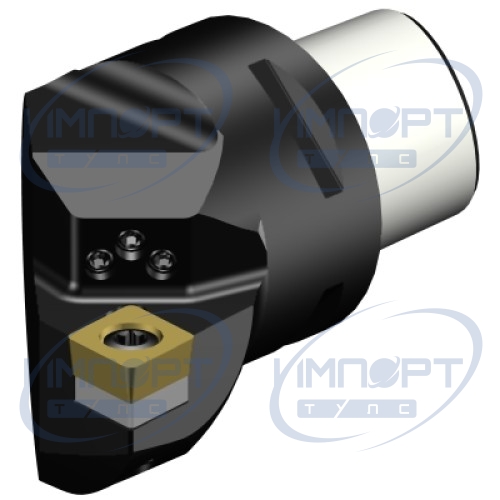

Режущий инструмент CoroTurn® 107 для точения
  • C3-SCLCR-22040-09HPA Общее представление
  • C3-SCLCR-22040-09HPA
  • C3-SCLCR-22040-09HPA
  • C3-SCLCR-22040-09HPA

ISO: 26537659

Идентификатор материала: 6537659

Количество в упаковке: 1

EAN: 26537659

ANSI: C3-SCLCR-22040-09HPA

Данные о продукции
CoroPak (RELEASEPACK) 14.2

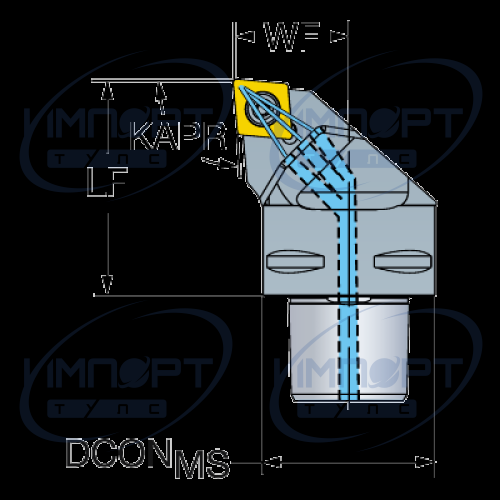

Max вылет (OHX) 40 mm
Max угол врезания (RMPX) 0 deg
Min диаметр отверстия (DMIN1) 130 mm
Min диаметр отверстия (DMIN2) 116 mm
Release date (ValFrom20) 2014-09-20
Главный передний угол ортогональный (GAMO) 0 deg
Главный угол в плане (KAPR1) 95 deg
Главный угол в плане (дюйм.) (PSIR) -5 deg
Давление СОЖ (CP) 150 bar
Демпфирующие свойства (DPC) false
Диаметр соединения (DCON) 32 mm
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C3
Исполнение (HAND) R
Крутящий момент (TQ) 3 Nm
Масса элемента (WT) 0,19 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 6: decentral exit with nozzles, adjustable
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Типа закрепления (MTP) S
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) 0 deg
Функциональная высота (HF) 0 mm
Функциональная длина (LF) 40 mm
Функциональная ширина (WF) 22 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) CCMT 09T308
Эталонная пластина (MIIDM) CCMT 09 T3 08
