C3-SVJBR2204011HPAB1

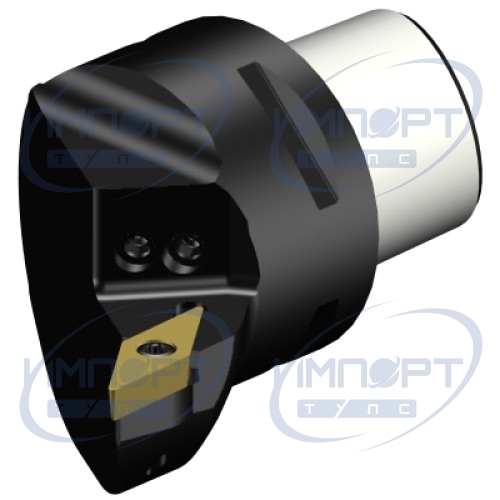

Режущий инструмент CoroTurn® 107 для точения
  • C3-SVJBR2204011HPAB1 Общее представление
  • C3-SVJBR2204011HPAB1
  • C3-SVJBR2204011HPAB1
  • C3-SVJBR2204011HPAB1

ISO: 26537698

Идентификатор материала: 6537698

Количество в упаковке: 1

EAN: 26537698

ANSI: C3-SVJBR2204011HPAB1

Данные о продукции
CoroPak (RELEASEPACK) 14.2
Max вылет (OHX) 40 mm
Max угол врезания (RMPX) 50 deg
Min диаметр отверстия (DMIN2) 116 mm
Release date (ValFrom20) 2014-09-20
Главный передний угол ортогональный (GAMO) 0 deg
Главный угол в плане (KAPR1) 93 deg
Главный угол в плане (дюйм.) (PSIR) -3 deg
Давление СОЖ (CP) 150 bar
Демпфирующие свойства (DPC) false
Диаметр соединения (DCON) 32 mm
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C3
Исполнение (HAND) R
Крутящий момент (TQ) 0.9 Nm
Масса элемента (WT) 0,161 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 6: decentral exit with nozzles, adjustable
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Типа закрепления (MTP) S
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) 0 deg
Функциональная высота (HF) 0 mm
Функциональная длина (LF) 40 mm
Функциональная ширина (WF) 22 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) VBMT 110304/ VCMT 110304
Эталонная пластина (MIIDM) VBMT 11 03 04
