C4-TLE-BT65A-DT

Блок крепления вручную для револьверных головок ВМТ

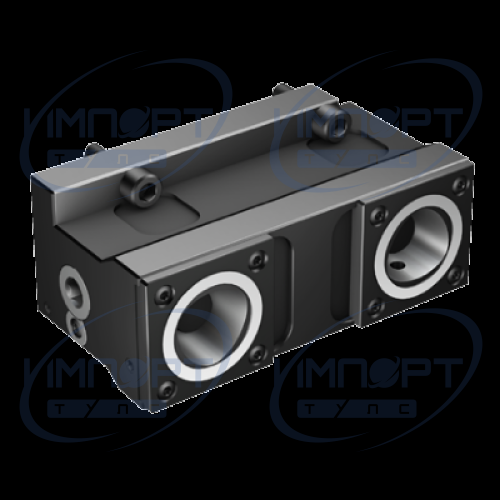

  • C4-TLE-BT65A-DT Общее представление
  • C4-TLE-BT65A-DT

ISO: 26144229

Идентификатор материала: 6144229

Количество в упаковке: 1

EAN: 26144229

ANSI: C4-TLE-BT65A-DT

Данные о продукции
CoroPak (RELEASEPACK) 12.1
Release date (ValFrom20) 2011-12-08
Геометрическая характеристика приводной детали (KGRPTP1) HEXG
Давление СОЖ (CP) 80 bar
Диаметр соединения (DCON) 40 mm
Интерфейс со стороны заготовки (ADINTWS1) Coromant Capto (segment clamping) -size C4
Интерфейс со стороны станка (ADINTMS) BMT non-driven turret interface -size BT65A
Исполнение (HAND) L
Крутящий момент (TQ1) 40 Nm
Крутящий момент (TQ2) 40 Nm
Масса элемента (WT) 8,01 kg
Общая высота (OAH) 96 mm
Общая ширина (OAW) 148 mm
Размер приводной детали (KGRPS1) 10
Тип подвода СОЖ к зоне резания (CXSC) 2: radial exit
Тип подвода СОЖ к инструменту (CNSC) 7: decentral over flange and axial
Угол корпуса со стороны заготовки (BAWS) 0 deg
Функциональная высота (HF1) 0 mm
Функциональная высота (HF2) 0 mm
Функциональная длина (LF1) 80 mm
Функциональная длина (LF2) 80 mm
Функциональная ширина (WF1) 50 mm
Функциональная ширина (WF2) 50 mm
Функциональный диаметр (DFC) 28 mm
