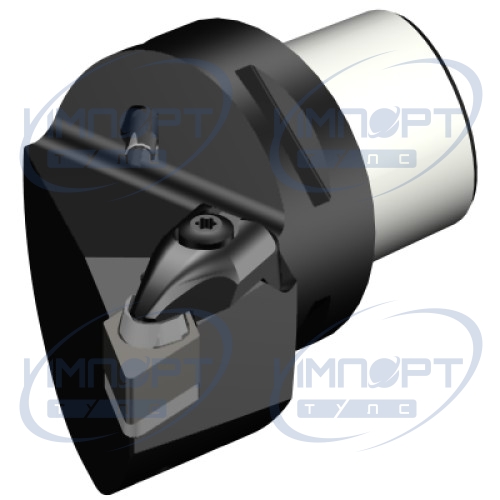

C5-CDJNR-35060-15-4

Резцовая головка T-Max® для точения
  • C5-CDJNR-35060-15-4 Общее представление
  • C5-CDJNR-35060-15-4
  • C5-CDJNR-35060-15-4
  • C5-CDJNR-35060-15-4

ISO: 11414082

Идентификатор материала: 5728198

Количество в упаковке: 1

EAN: 11414082

ANSI: C5-CDJNR-35060-15-4

Данные о продукции
CoroPak (RELEASEPACK) 02.2
Max вылет (OHX) 60 mm
Max угол врезания (RMPX) 27 deg
Min диаметр отверстия (DMIN1) 110 mm
Min диаметр отверстия (DMIN2) 165 mm
Release date (ValFrom20) 2002-10-07
Главный передний угол ортогональный (GAMO) -6 deg
Главный угол в плане (KAPR1) 93 deg
Главный угол в плане (дюйм.) (PSIR) -3 deg
Давление СОЖ (CP) 40 bar
Демпфирующие свойства (DPC) false
Диаметр соединения (DCON) 50 mm
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C5
Исполнение (HAND) R
Крутящий момент (TQ) 3.9 Nm
Масса элемента (WT) 0,636 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 3: axial inclined exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Типа закрепления (MTP) C
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) -7 deg
Функциональная высота (HF) 0 mm
Функциональная длина (LF) 60 mm
Функциональная ширина (WF) 35 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) DNGN 150708
Эталонная пластина (MIIDM) DNGN 15 07 08
