C5-NC2000-12024-50

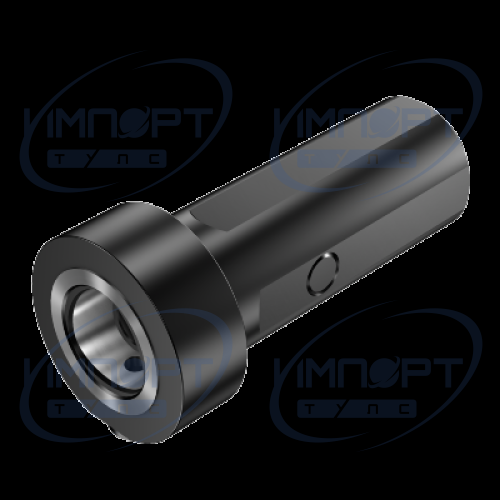

Цилиндрический хвостовик с лысками для крепёжного узла Coromant Capto®

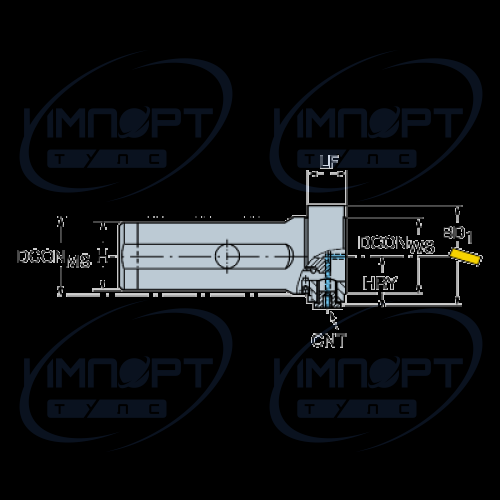

  • C5-NC2000-12024-50 Общее представление
  • C5-NC2000-12024-50
  • C5-NC2000-12024-50

ISO: 10871486

Идентификатор материала: 5727939

Количество в упаковке: 1

EAN: 10871486

ANSI: C5-NC2000-12024-50

Данные о продукции
CoroPak (RELEASEPACK) 96.1
Release date (ValFrom20) 1996-01-01
Высота хвостовика (H) 47 mm
Давление СОЖ (CP) 80 bar
Диаметр корпуса (BD1) 61,5 mm
Диаметр соединения (DCON) 50 mm
Длина корпуса (LB1) 24 mm
Интерфейс со стороны заготовки (ADINTWS1) Coromant Capto (segment clamping) -size C5
Интерфейс со стороны станка (ADINTMS) Cylindrical shank w/ 3 flats -metric: 50
Исполнение (HAND) N
Крутящий момент (TQ1) 70 Nm
Масса элемента (WT) 2,12 kg

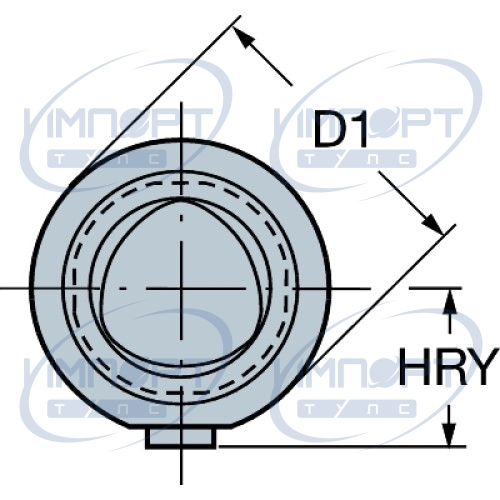

Нижняя точка от основной плоскости (HRY) 33 mm
Общая высота (OAH) 61,5 mm
Общая ширина (OAW) 61,5 mm
Размер резьбы входного отверстия для СОЖ (CNT) G 1/8-28
Тип подвода СОЖ к зоне резания (CXSC) 2: radial exit
Тип подвода СОЖ к инструменту (CNSC) 2: radial entry
Угол корпуса со стороны заготовки (BAWS) 0 deg
Функциональная высота (HF1) 0 mm
Функциональная длина (LF1) 24 mm
Функциональная ширина (WF1) 0 mm
Функциональный диаметр (DFC) 35 mm
