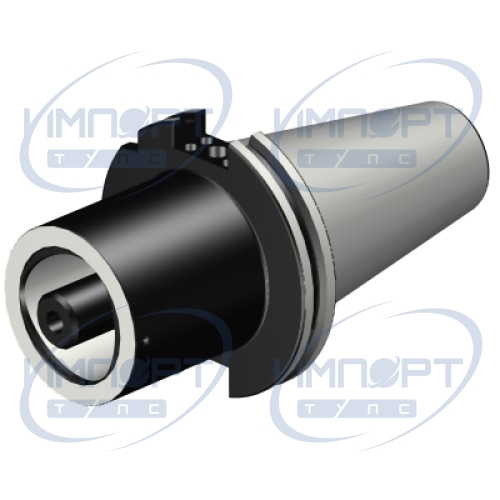

C6-390B.140-50 080

Переходник от ISO 7388-1 к Coromant Capto®
  • C6-390B.140-50 080 Общее представление
  • C6-390B.140-50 080

ISO: 26408271

Идентификатор материала: 6408271

Количество в упаковке: 1

EAN: 26408271

ANSI: C6-390B.140-50 080

Данные о продукции
CoroPak (RELEASEPACK) 14.2
Release date (ValFrom20) 2014-09-20
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 63 mm
Диаметр корпуса (BD2) 97,5 mm
Диаметр соединения (DCON) 63 mm
Длина корпуса (LB1) 60,9 mm
Длина корпуса (LB2) 80 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant Capto (bolt clamping) -size C6
Интерфейс со стороны станка (ADINTMS) ISO7388.1/DIN69871 -AD/B central/flange: ISO50
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 170 Nm
Масса элемента (WT) 3,62 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Размер резьбы центрального болта (CRKS) M24
Сбалансирован конструктивно (BBD) true
Стандартное буквенное обозначение (STDLET1) AD/AF
Стандартное численное обозначение (STDNO1) ISO7388-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 7: decentral over flange and axial
Функциональная длина (LF) 80 mm
Функциональный диаметр (DFC) 44 | 69.85 mm
