C6-391.01-63 100A

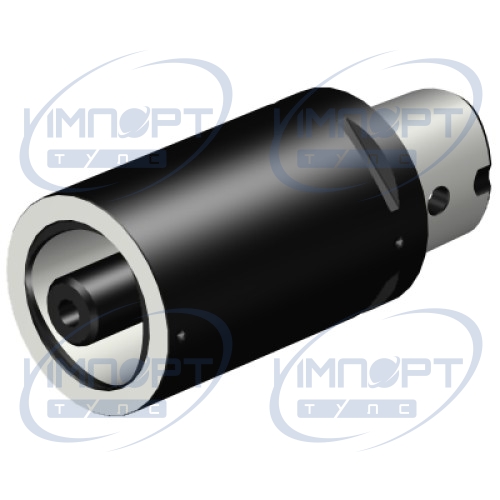

Удлинитель Coromant Capto®
  • C6-391.01-63 100A Общее представление
  • C6-391.01-63 100A
  • C6-391.01-63 100A
  • C6-391.01-63 100A
  • C6-391.01-63 100A
  • C6-391.01-63 100A

ISO: 12050511

Идентификатор материала: 5729438

Количество в упаковке: 1

EAN: 12050511

ANSI: C6-391.01-63 100A

Данные о продукции
CoroPak (RELEASEPACK) 05.1
Release date (ValFrom20) 2005-01-03
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false

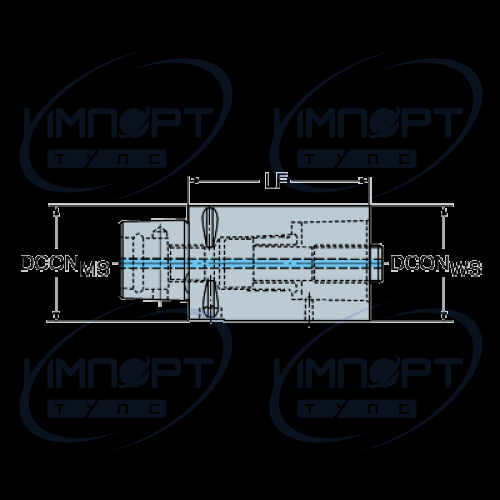

Диаметр корпуса (BD1) 63 mm
Диаметр соединения (DCON) 63 mm
Длина корпуса (LB1) 100 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant Capto (bolt clamping) -size C6
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C6
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 170 Nm
Масса элемента (WT) 2,212 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Сбалансирован конструктивно (BBD) false
Стандартное численное обозначение (STDNO1) ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Функциональная длина (LF) 100 mm
Функциональный диаметр (DFC) 44 mm
