C6-391.EH-10 060

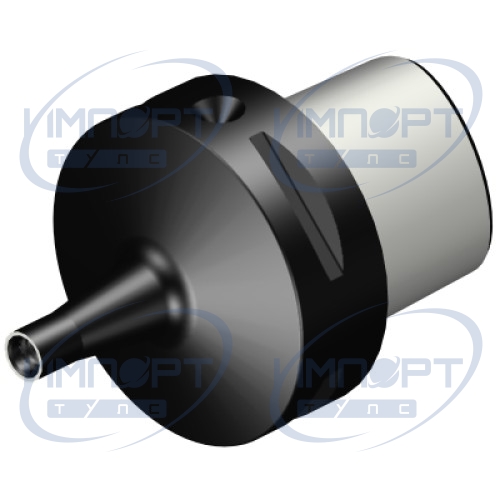

Переходник от Coromant Capto® к Coromant EH
  • C6-391.EH-10 060 Общее представление
  • C6-391.EH-10 060

ISO: 26048719

Идентификатор материала: 6048719

Количество в упаковке: 1

EAN: 26048719

ANSI: C6-391.EH-10 060

Данные о продукции
CoroPak (RELEASEPACK) 11.2
Max частота вращения (RPMX) 20 000 1/min
Release date (ValFrom20) 2011-09-20
Давление СОЖ (CP) 150 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 9,6 mm
Диаметр корпуса (BD2) 9,6 mm
Диаметр корпуса (BD3) 14,8 mm
Диаметр корпуса (BD4) 63 mm
Диаметр соединения (DCON) 63 | 9.6 mm
Длина корпуса (LB1) 10 mm
Длина корпуса (LB2) 28,4 mm
Длина корпуса (LB3) 38 mm
Длина корпуса (LB4) 60 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant EH -metric - E10
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C6
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 12 Nm
Масса элемента (WT) 0,841 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 8 deg
Половина угла конусности (BHTA3) 68,3 deg
Половина угла конусности (BHTA4) 0 deg
Сбалансирован конструктивно (BBD) true
Стандартное численное обозначение (STDNO1) ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Функциональная длина (LF) 60 mm
Функциональный диаметр (DFC) 44 mm
