C6-A390.45-45 050

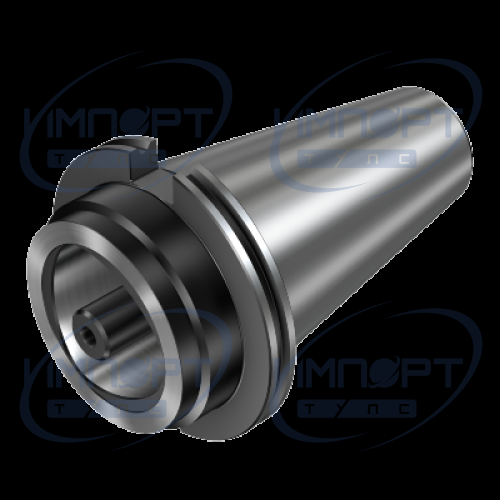

Переходник от CAT-V к Coromant Capto®
  • C6-A390.45-45 050 Общее представление
  • C6-A390.45-45 050

ISO: 10694515

Идентификатор материала: 5728921

Количество в упаковке: 1

EAN: 10694515

ANSI: C6-A390.45-45 050

Данные о продукции
CoroPak (RELEASEPACK) 93.2
Release date (ValFrom20) 1993-08-16
Давление СОЖ (CP) 80 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 63 mm
Диаметр корпуса (BD2) 82,5 mm
Диаметр соединения (DCON) 63 mm
Длина корпуса (LB1) 30,9 mm
Длина корпуса (LB2) 50 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant Capto (bolt clamping) -size C6
Интерфейс со стороны станка (ADINTMS) CAT-V -AD central coolant - CAT-V45
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 65 Nm
Масса элемента (WT) 1,88 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 0 deg
Размер резьбы центрального болта (CRKS) 3/4"-10
Сбалансирован конструктивно (BBD) false
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Функциональная длина (LF) 50,013 mm
Функциональный диаметр (DFC) 44 | 57.15 mm
