C6-A391.EH-12 050

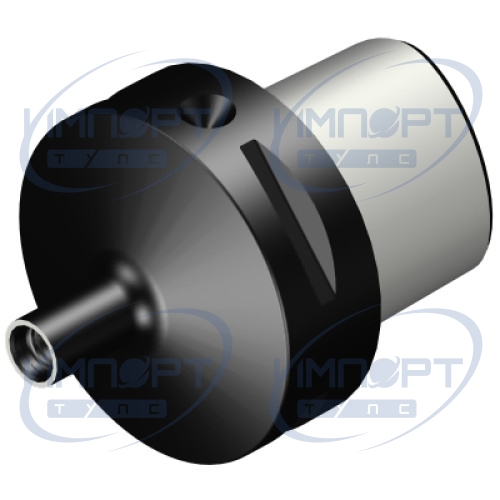

Переходник от Coromant Capto® к Coromant EH
  • C6-A391.EH-12 050 Общее представление
  • C6-A391.EH-12 050

ISO: 25850798

Идентификатор материала: 5850798

Количество в упаковке: 1

EAN: 25850798

ANSI: C6-A391.EH-12 050

Данные о продукции
CoroPak (RELEASEPACK) 10.1
Max частота вращения (RPMX) 20 000 1/min
Release date (ValFrom20) 2010-02-18
Давление СОЖ (CP) 150 bar
Демпфирующие свойства (DPC) false
Диаметр корпуса (BD1) 12,2 mm
Диаметр корпуса (BD2) 12,2 mm
Диаметр корпуса (BD3) 63 mm
Диаметр соединения (DCON) 12.2 | 63 mm
Длина корпуса (LB1) 17,4 mm
Длина корпуса (LB2) 28 mm
Длина корпуса (LB3) 50 mm
Интерфейс со стороны заготовки (ADINTWS) Coromant EH -inch - E12
Интерфейс со стороны станка (ADINTMS) Coromant Capto (bolt and segment clamping) -size C6
Каппа (угол вращение вокруг оси z) (KAP) 0 deg
Крутящий момент (TQ) 15 Nm
Масса элемента (WT) 0,833 kg
Материал корпуса (BMC) Сталь
Обеспечение чипа данных (DCP) false
Половина угла конусности (BHTA1) 0 deg
Половина угла конусности (BHTA2) 68 deg
Половина угла конусности (BHTA3) 0 deg
Сбалансирован конструктивно (BBD) true
Стандартное численное обозначение (STDNO1) ISO26623-1
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 3: axial concentric and radial entry
Функциональная длина (LF) 50 mm
Функциональный диаметр (DFC) 44 mm
