Данные о продукции
| CoroPak (RELEASEPACK) | 04.2 |

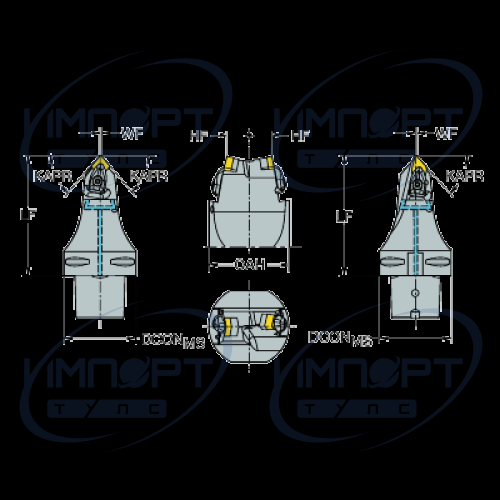

| Max вылет (OHX) | 160 mm |

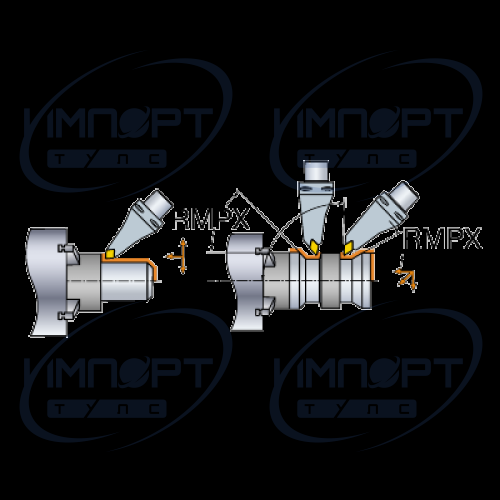

| Max угол врезания (RMPX) | 0 | 37 deg |
| Release date (ValFrom20) | 2004-08-09 |
| Главный передний угол ортогональный (GAMO) | -4.65 | -5.45 deg |
| Главный угол в плане (KAPR1) | 95 deg |
| Главный угол в плане (KAPR2) | 93 deg |
| Главный угол в плане (дюйм.) (PSIR1) | -5 deg |
| Главный угол в плане (дюйм.) (PSIR2) | -3 deg |
| Давление СОЖ (CP) | 150 bar |
| Демпфирующие свойства (DPC) | false |
| Диаметр соединения (DCON) | 80 mm |
| Интерфейс со стороны станка (ADINTMS) | Coromant Capto (bolt and segment clamping) -size C8 |
| Исполнение (HAND1) | L |
| Исполнение (HAND2) | L |
| Крутящий момент (TQ) | 3.9 | 6.4 Nm |
| Масса элемента (WT) | 4,569 kg |
| Материал корпуса (BMC) | Сталь |
| Обеспечение чипа данных (DCP) | false |
| Общая высота (OAH) | 80 mm |
| Программируемая длина (LPR) | 160 mm |
| Стандартное численное обозначение (STDNO1) | ISO26623-1 |
| Тип подвода СОЖ к зоне резания (CXSC) | 3: axial inclined exit |
| Тип подвода СОЖ к инструменту (CNSC) | 3: axial concentric and radial entry |
| Типа закрепления (MTP) | D |
| Угол корпуса со стороны заготовки (BAWS) | 0 deg |
| Угол корпуса со стороны станка (BAMS) | 45 deg |
| Угол наклона (LAMS) | -6.58 | -8.88 deg |
| Функциональная высота (HF) | 24 mm |
| Функциональная длина (LF1) | 160 mm |
| Функциональная длина (LF2) | 160 mm |
| Функциональная ширина (WF1) | 0,5 mm |
| Функциональная ширина (WF2) | 0,5 mm |
| Функциональный диаметр (DFC) | 55 mm |
| Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) | CNMG 160612 | DNMG 150608 |
| Эталонная пластина (MIIDM) | CNMG 16 06 12 | DNMG 15 06 08 |
