Начальные значения
p
ap 2.5 mm(0.5-4)
fn 0.25 mm/r(0.1-0.35)
vc 185 m/min(250-160)
m
ap 2.5 mm(0.5-4)
fn 0.25 mm/r(0.1-0.35)
vc 160 m/min(170-140)
k
ap 2.5 mm(0.5-4)
fn 0.25 mm/r(0.1-0.35)
vc 140 m/min(170-120)

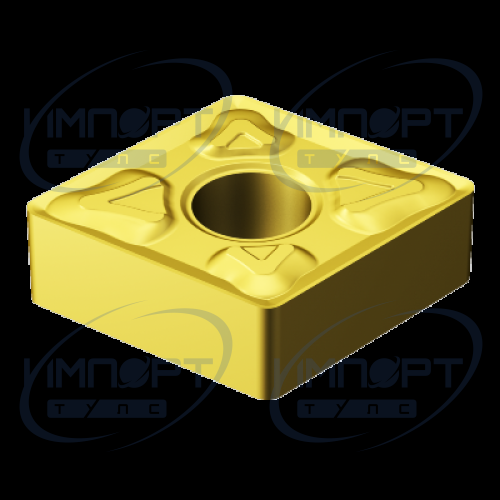

Данные о продукции
| CoroPak (RELEASEPACK) | 13.1 |
| Release date (ValFrom20) | 2013-02-20 |
| Диаметр вписанной окружности (IC) | 9,525 mm |
| Диаметр отверстия под винт (D1) | 3,81 mm |
| Задний угол главный (AN) | 0 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,003 kg |
| Наличие кромки Wiper (WEP) | false |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3+TiN |
| Радиус при вершине (RE) | 0,794 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CN0903 |
| Сплав (GRADE) | GC30 |
| Тип крепления пластины (IFS) | 2 |
| Тип операции (CTPT) | Medium |
| Толщина пластины (S) | 3,175 mm |
| Форма пластины (SC) | C |
| Число режущих кромок (CEDC) | 4 |
| Эффективная длина режущей кромки (LE) | 8,872 mm |
