Начальные значения
s
ap 2 mm(0.5-2.5)
fn 0.35 mm/r(0.18-0.49)
vc 70 m/min(85-55)

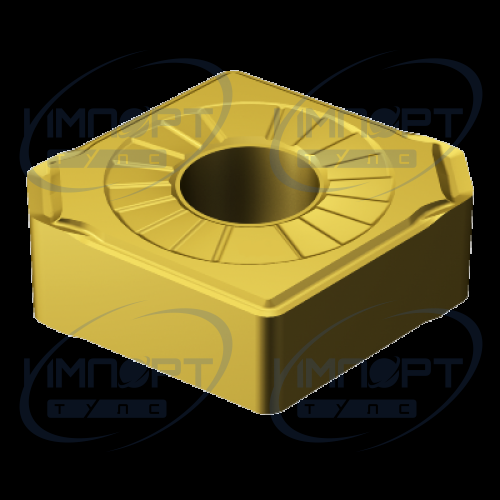

Данные о продукции
| CoroPak (RELEASEPACK) | 04.1 |
| Max глубина резания (APMX) | 2,5 mm |
| Release date (ValFrom20) | 2004-01-26 |

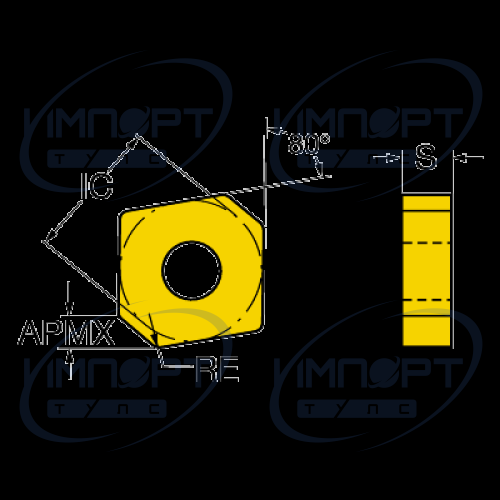

| Диаметр вписанной окружности (IC) | 12,7 mm |
| Диаметр отверстия под винт (D1) | 5,156 mm |
| Задний угол главный (AN) | 0 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,01 kg |
| Наличие кромки Wiper (WEP) | false |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCrN+Al2O3+TiN |
| Радиус при вершине (RE) | 0,8 mm |
| Размер гнезда под пластину (SSCN) | 1/2 |
| Размер и форма пластины (CUTINTSIZESHAPE) | CN1204 |
| Сплав (GRADE) | S05F |
| Стружколомающая геометрия (CBMD) | SM |
| Тип крепления пластины (IFS) | 2 |
| Тип операции (CTPT) | Roughing |
| Толщина пластины (S) | 4,762 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 95 deg |
| Фаска при вершине (KCH) | 50 deg |
| Форма пластины (SC) | C |
| Число режущих кромок (CEDC) | 4 |
| Эффективная длина режущей кромки (LE) | 3,8 mm |
