CP-25BL-20-11

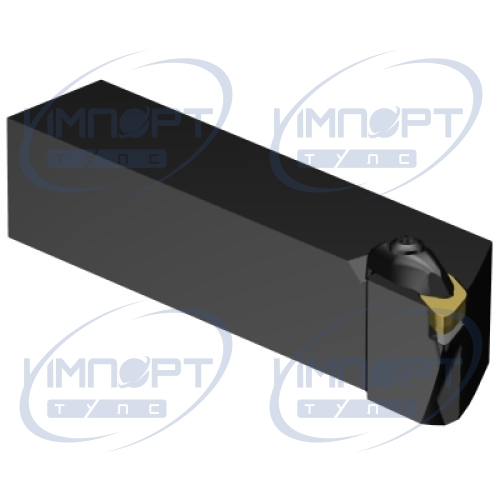

Державка CoroTurn® Prime для точения
  • CP-25BL-20-11 Общее представление
  • CP-25BL-20-11
  • CP-25BL-20-11

ISO: 7323221284862

Идентификатор материала: 7100745

Количество в упаковке: 1

EAN: 7323221284862

ANSI: CP-25BL-20-11

Данные о продукции
CoroPak (RELEASEPACK) 17.1

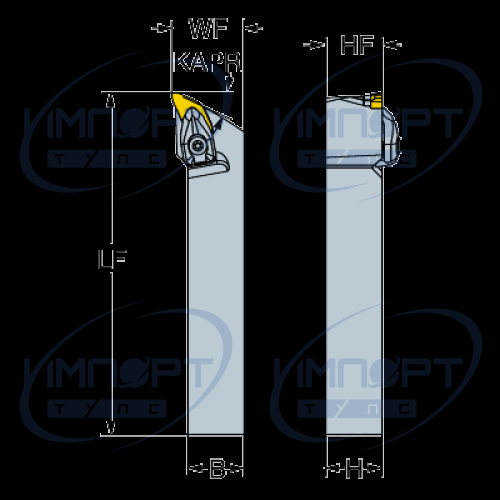

Max вылет (OHX) 76,2 mm

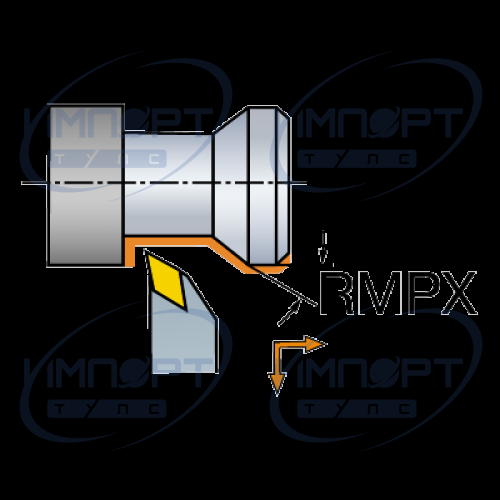

Max угол врезания (RMPX) 23 deg
Min вылет (OHN) 37,64 mm
Release date (ValFrom20) 2017-02-20
Высота хвостовика (H) 31,75 mm
Главный передний угол ортогональный (GAMO) 0 deg
Главный угол в плане (KAPR1) 95 deg
Главный угол в плане (KAPR2) 25 deg
Главный угол в плане (дюйм.) (PSIR) -5 deg
Демпфирующие свойства (DPC) false
Интерфейс со стороны станка (ADINTMS) Rectangular shank -inch: 1 1/4 x 1 1/4
Исполнение (HAND) L
Крутящий момент (TQ) 4 Nm
Масса элемента (WT) 1,105 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 0: no coolant exit
Тип подвода СОЖ к инструменту (CNSC) 0: without coolant
Типа закрепления (MTP) D
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) 0 deg
Функциональная высота (HF) 31,75 mm
Функциональная длина (LF) 152,4 mm
Функциональная ширина (WF) 38,05 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) CoroTurn PRIME CP-B (CP-B1108)
Ширина хвостовика (B) 31,75 mm
Эталонная пластина (MIIDM) CP-B1108
