CTGNR 2525M 16-ID

Державка T-Max® для точения
  • CTGNR 2525M 16-ID Общее представление
  • CTGNR 2525M 16-ID
  • CTGNR 2525M 16-ID
  • CTGNR 2525M 16-ID

ISO: 10607516

Идентификатор материала: 5726166

Количество в упаковке: 1

EAN: 10607516

ANSI: CTGNR 2525M 16-ID

Данные о продукции
CoroPak (RELEASEPACK) 92.3
Max вылет (OHX) 20 mm
Max угол врезания (RMPX) 0 deg
Release date (ValFrom20) 1992-10-05

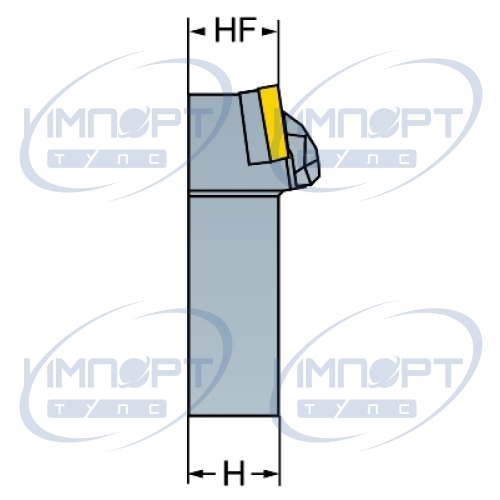

Высота хвостовика (H) 25 mm
Главный передний угол ортогональный (GAMO) -6 deg
Главный угол в плане (KAPR1) 91 deg
Главный угол в плане (дюйм.) (PSIR) -1 deg
Демпфирующие свойства (DPC) false
Интерфейс со стороны станка (ADINTMS) Rectangular shank -metric: 25 x 25
Исполнение (HAND) R
Крутящий момент (TQ) 7.5 Nm
Масса элемента (WT) 0,79 kg
Материал корпуса (BMC) Сталь
Тип подвода СОЖ к зоне резания (CXSC) 0: no coolant exit
Тип подвода СОЖ к инструменту (CNSC) 0: without coolant
Типа закрепления (MTP) C
Угол корпуса со стороны заготовки (BAWS) 0 deg
Угол корпуса со стороны станка (BAMS) 0 deg
Угол наклона (LAMS) -4 deg
Функциональная высота (HF) 25 mm

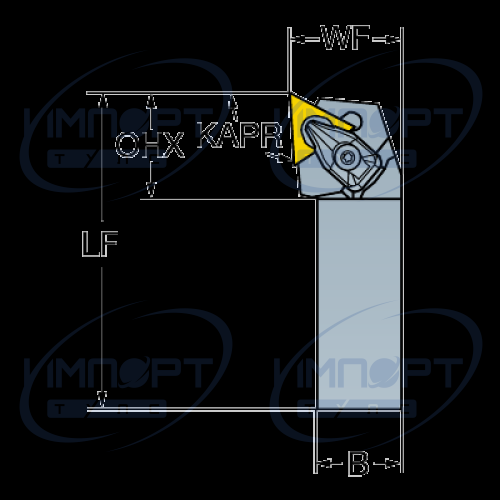

Функциональная длина (LF) 150 mm
Функциональная ширина (WF) 32 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) TNGN 160708
Ширина хвостовика (B) 25 mm
Эталонная пластина (MIIDM) TNGN 16 07 08
