Начальные значения
p
ap 0.87 mm
nap 6
vc 125 m/min
m
ap 0.87 mm
nap 6
vc 100 m/min
n
ap 0.87 mm
nap 6
vc 280 m/min
s
ap 0.87 mm
nap 7
vc 15 m/min

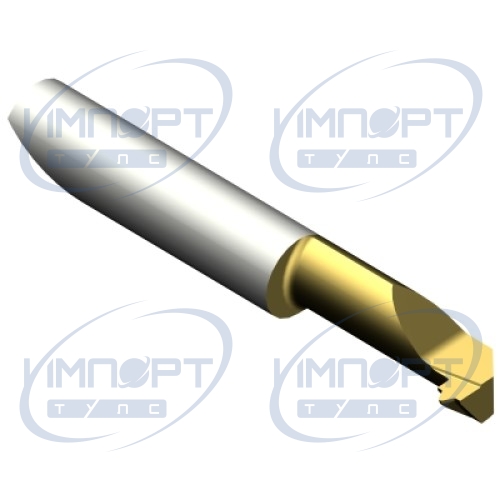

Данные о продукции
| CoroPak (RELEASEPACK) | 04.1 |
| Max вылет (OHX) | 17 mm |
| Min диаметр отверстия (DMIN1) | 6,2 mm |
| Release date (ValFrom20) | 2004-01-26 |
| Диаметр соединения (DCON) | 6 mm |
| Интерфейс со стороны станка (ADINTMS) | CoroTurn XS -metric: 6 |
| Исполнение (HAND) | L |
| Класс точности резьбы (TCTR) | CLASSA |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,016 kg |
| Ниток на дюйм (TPI) | 19 |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiAlN+TiN |
| Программируемая длина (LPR) | 38,3 mm |
| Профиль резьбы (THFT) | WH55 |
| Рабочая длина (LU) | 15 mm |
| Радиус при вершине (RE) | 0,18 mm |
| Разность высоты резьбы (HB) | 0,21 mm |
| Сплав (GRADE) | 1025 |
| Стандартное численное обозначение (STDNO11) | ISO 228-1982 |
| Стандартное численное обозначение (STDNO12) | BS 2779-1973 |
| Стандартное численное обозначение (STDNO13) | BS 84-1956 |
| Теоретическая высота резьбы (HA) | 1,07 mm |
| Тип подвода СОЖ к инструменту (CNSC) | 0: without coolant |
| Тип профиля резьбы (TPT) | F |
| Функциональная высота (HF) | 0 mm |
| Функциональная длина (LF) | 37,3 mm |
| Функциональная ширина (WF) | 2,95 mm |
| Ширина корпуса (WB) | 3,95 mm |
