Начальные значения
p
ap 1.17 mm
nap 8
vc 125 m/min
m
ap 1.17 mm
nap 8
vc 100 m/min
n
ap 1.17 mm
nap 8
vc 280 m/min
s
ap 1.17 mm
nap 9
vc 15 m/min
Данные о продукции
| CoroPak (RELEASEPACK) | 08.2 |
| Max вылет (OHX) | 20 mm |
| Min диаметр отверстия (DMIN1) | 6,2 mm |
| Release date (ValFrom20) | 2008-08-27 |
| Диаметр соединения (DCON) | 6 mm |
| Длина эффективной режущей кромки (CF) | 0,6 mm |
| Интерфейс со стороны станка (ADINTMS) | CoroTurn XS -metric: 6 |
| Исполнение (HAND) | R |
| Класс точности резьбы (TCTR) | IT 7 |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,016 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiAlN+TiN |
| Программируемая длина (LPR) | 38,35 mm |

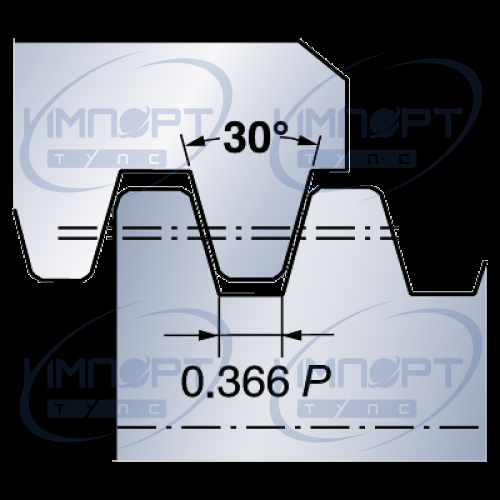

| Профиль резьбы (THFT) | TP30 |
| Рабочая длина (LU) | 17,25 mm |
| Разность высоты резьбы (HB) | 1,16 mm |
| Сплав (GRADE) | 1025 |
| Стандартное численное обозначение (STDNO11) | ISO 2901-2904 |
| Стандартное численное обозначение (STDNO12) | DIN 103-1977 |
| Теоретическая высота резьбы (HA) | 2,41 mm |
| Тип подвода СОЖ к инструменту (CNSC) | 0: without coolant |
| Тип профиля резьбы (TPT) | F |
| Функциональная высота (HF) | 0 mm |
| Функциональная длина (LF) | 37,6 mm |
| Функциональная ширина (WF) | 2,95 mm |
| Шаг резьбы (TP) | 2 mm |
| Ширина корпуса (WB) | 4,55 mm |
