Начальные значения
k
fz 0.2 mm(0.1-0.3)
vc 670 m/min(910-490)
h
fz 0.12 mm(0.07-0.2)
vc 140 m/min(155-110)

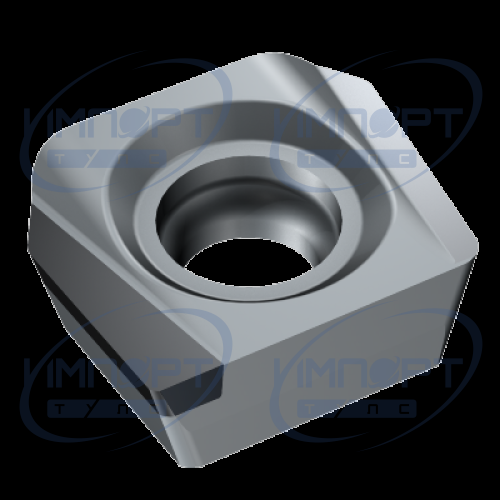

Данные о продукции
| CoroPak (RELEASEPACK) | 05.2 |

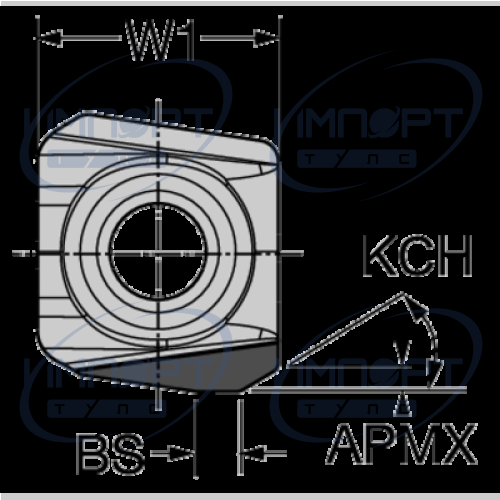

| Max глубина резания (APMX) | 1,2 mm |
| Release date (ValFrom20) | 2005-08-15 |
| Главный передний угол пластины (GAN) | 20 deg |
| Диаметр отверстия под винт (D1) | 4,6 mm |
| Длина кромки Wiper (BS) | 2,347 mm |
| Исполнение (HAND) | L |
| Классификация материала, уровень 1 (TMC1ISO) | KH |
| Масса элемента (WT) | 0,007 kg |
| Основа сплава (SUBSTRATE) | BH |
| Радиус кромки Wiper (BSR) | 200 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill 590 -1105 |
| Сплав (GRADE) | CB50 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Light |
| Толщина пластины (S) | 5 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 90 deg |
| Фаска при вершине (KCH) | 60 deg |
| Число режущих кромок (CEDC) | 1 |
| Ширина пластины (W1) | 11,5 mm |
| Ширина фаски при вершине (CHW) | 1,47 mm |
| Эффективная длина режущей кромки (LE) | 3 mm |
