LG123H1-0400-0004-GS1115

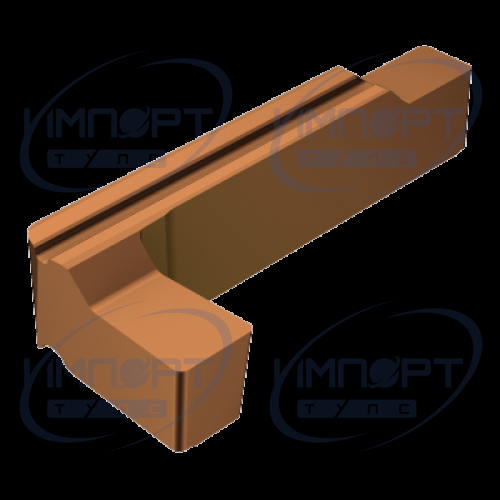

Режущая пластина CoroCut® 1-2 для обработки канавок
  • LG123H1-0400-0004-GS1115 Общее представление
  • LG123H1-0400-0004-GS1115
  • LG123H1-0400-0004-GS1115

ISO: 12383545

Идентификатор материала: 5733083

Количество в упаковке: 10

EAN: 12383545

ANSI: LG123H1-0400-0004-GS1115

Начальные значения
m
fnx 0.1 mm/r(0.05-0.15)
vc 195 m/min(245-170)
s
fnx 0.1 mm/r(0.05-0.15)
vc 45 m/min(60-40)

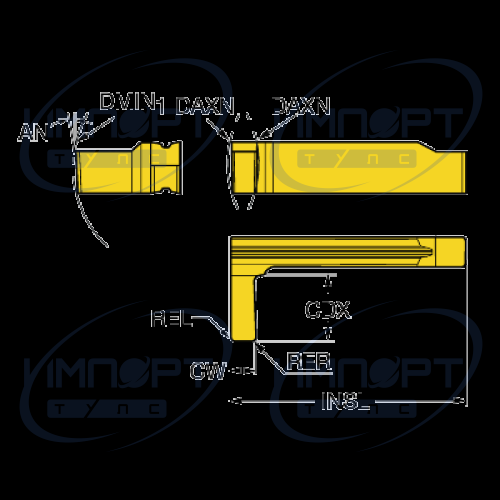

Данные о продукции
CoroPak (RELEASEPACK) 09.2
Max глубина резания (CDX) 6 mm
Min внутренний диаметр торцевой канавки (DAXIN) 96 mm
Min диаметр отверстия (DMIN1) 44 mm
Release date (ValFrom20) 2009-09-23
Верхнее отклонение радиуса при вершине (RETOLU) 0,05 mm
Верхнее отклонение ширины резания (CWTOLU) 0,02 mm
Главный передний угол пластины (GAN) 0 deg
Задний угол главный (AN) 7 deg
Исполнение (HAND) L
Классификация материала, уровень 1 (TMC1ISO) PMS
Масса элемента (WT) 0,008 kg
Нижнее отклонение радиуса при вершине (RETOLL) -0,05 mm
Нижнее отклонение ширины резания (CWTOLL) -0,02 mm
Покрытие (COATING) PVD TiAlN+TiAlN
Радиус при вершине слева (REL) 0,4 mm
Радиус при вершине справа (RER) 0,4 mm
Размер гнезда под пластину (SSCM) HX
Размер и форма пластины (CUTINTSIZESHAPE) CoroCut 1-2 -size HX1
Сплав (GRADE) 1115
Стружколомающая геометрия (CBMD) GS
Тип крепления пластины (IFS) 9

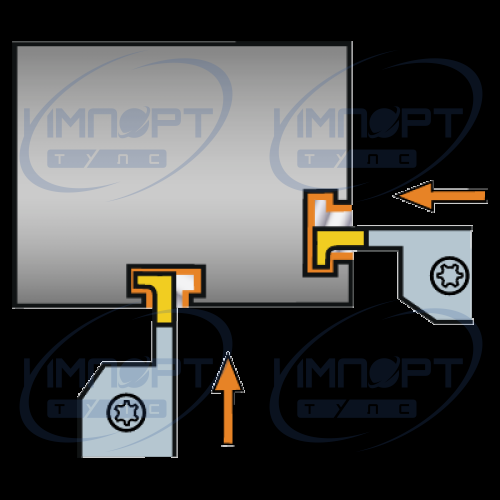

Тип операции (CTPT) Finishing
Угол корпуса со стороны станка (BAMS) 90 deg
Число режущих кромок (CEDC) 1
Ширина резания (CW) 4 mm
