Начальные значения
m
fnx 0.1 mm/r(0.05-0.15)
fnz 0.14 mm/r(0.07-0.21)
vc 195 m/min(245-170)
s
fnx 0.1 mm/r(0.05-0.15)
fnz 0.14 mm/r(0.07-0.21)
vc 45 m/min(60-40)
Данные о продукции
| CoroPak (RELEASEPACK) | 09.2 |

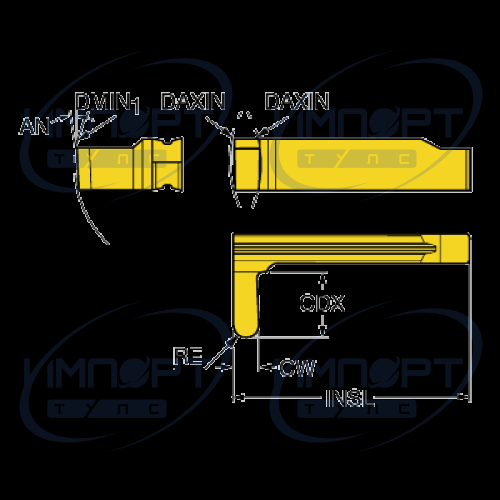

| Max глубина резания (APMXX) | 1,3 mm |
| Max глубина резания (CDX) | 9 mm |
| Min внутренний диаметр торцевой канавки (DAXIN) | 141 mm |
| Min диаметр отверстия (DMIN1) | 62 mm |
| Release date (ValFrom20) | 2009-09-23 |
| Верхнее отклонение радиуса при вершине (RETOLU) | 0,05 mm |
| Верхнее отклонение ширины резания (CWTOLU) | 0,02 mm |
| Главный передний угол пластины (GAN) | 0 deg |
| Задний угол главный (AN) | 7 deg |
| Исполнение (HAND) | L |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,026 kg |
| Нижнее отклонение радиуса при вершине (RETOLL) | -0,05 mm |
| Нижнее отклонение ширины резания (CWTOLL) | -0,02 mm |
| Покрытие (COATING) | PVD TiAlN+TiAlN |
| Радиус при вершине (RE) | 1,5 mm |
| Размер гнезда под пластину (SSCM) | LX |

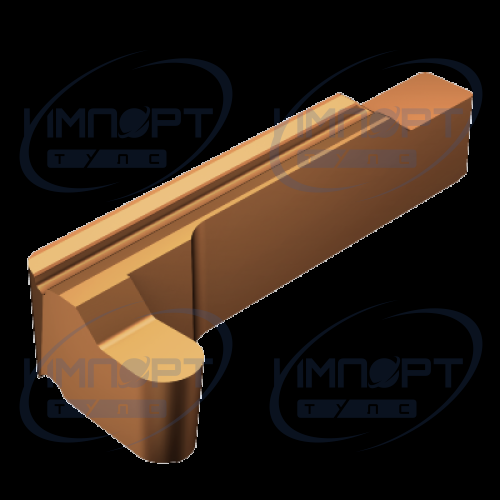

| Размер и форма пластины (CUTINTSIZESHAPE) | CoroCut 1-2 -size LX1 |
| Сплав (GRADE) | 1115 |
| Стружколомающая геометрия (CBMD) | RS |
| Тип крепления пластины (IFS) | 9 |

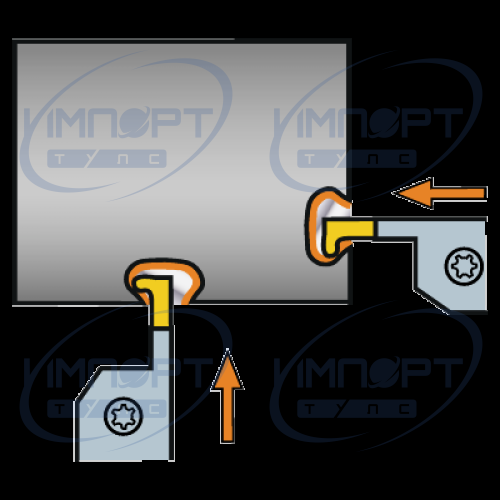

| Тип операции (CTPT) | Finishing |
| Угол корпуса со стороны станка (BAMS) | 90 deg |
| Число режущих кромок (CEDC) | 1 |
| Ширина резания (CW) | 3 mm |
