MACL 3 200-T 1025

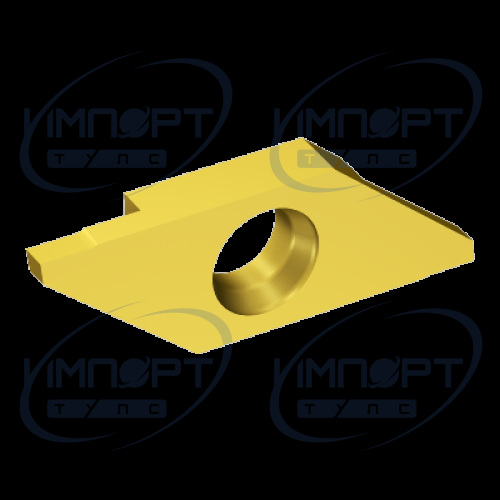

Режущая пластина CoroCut® XS для отрезки
  • MACL 3 200-T 1025 Общее представление
  • MACL 3 200-T 1025
  • MACL 3 200-T 1025

ISO: 11882043

Идентификатор материала: 5733395

Количество в упаковке: 5

EAN: 11882043

ANSI: MACL 3 200-T 1025

Начальные значения
p
fnx 0.08 mm/r(0.02-0.14)
fnz 0.06 mm/r(0.02-0.14)
vc 150 m/min(190-130)
m
fnx 0.08 mm/r(0.02-0.14)
fnz 0.06 mm/r(0.02-0.14)
vc 135 m/min(170-115)
n
fnx 0.08 mm/r(0.02-0.14)
fnz 0.06 mm/r(0.02-0.14)
vc 290 m/min(360-36)
s
fnx 0.08 mm/r(0.02-0.14)
fnz 0.06 mm/r(0.02-0.14)
vc 34 m/min(45-29)
Данные о продукции
CoroPak (RELEASEPACK) 04.2

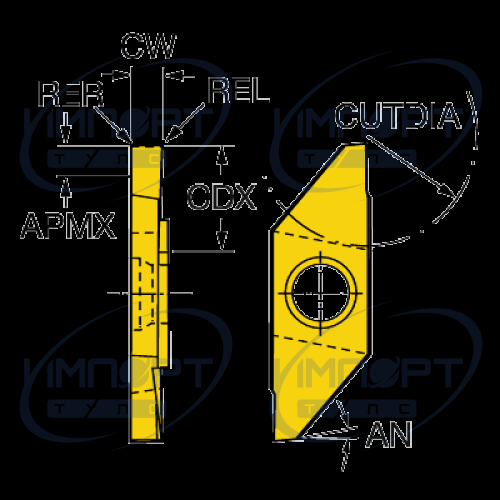

Max глубина резания (APMXX) 3 mm
Max глубина резания (CDX) 8,2 mm
Release date (ValFrom20) 2004-08-09
Верхнее отклонение радиуса при вершине (RETOLU) 0,03 mm
Верхнее отклонение ширины резания (CWTOLU) 0,02 mm
Задний угол главный (AN) 6 deg

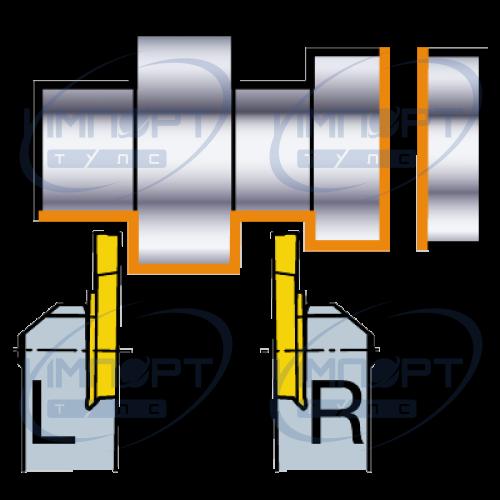

Исполнение (HAND) L
Классификация материала, уровень 1 (TMC1ISO) PMKNS
Масса элемента (WT) 0,004 kg
Нижнее отклонение радиуса при вершине (RETOLL) -0,03 mm
Нижнее отклонение ширины резания (CWTOLL) -0,02 mm
Покрытие (COATING) PVD TiAlN+TiN
Радиус при вершине слева (REL) 0,05 mm
Радиус при вершине справа (RER) 0,05 mm
Размер гнезда под пластину (SSCM) 3
Размер и форма пластины (CUTINTSIZESHAPE) CoroCut XS -size 3L
Сплав (GRADE) 1025
Стружколомающая геометрия (CBMD) MAC
Тип крепления пластины (IFS) 3
Тип операции (CTPT) Finishing
Угол корпуса со стороны станка (BAMS) 0 deg
Число режущих кромок (CEDC) 2
Ширина резания (CW) 2 mm
