Начальные значения
m
fz 0.29 mm(0.19-0.81)
vc 215 m/min(225-160)
s
fz 0.29 mm(0.1-0.62)
vc 36 m/min(40-31)

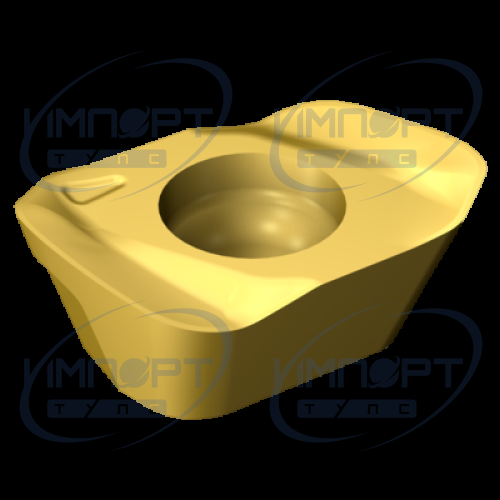

Данные о продукции
| CoroPak (RELEASEPACK) | 21.2 |
| Max глубина резания (APMX) | 0,8 mm |
| Release date (ValFrom20) | 2021-09-20 |
| Главный передний угол пластины (GAN) | 14 deg |
| Диаметр отверстия под винт (D1) | 2,8 mm |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | MS |
| Масса элемента (WT) | 0,002 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCrN+Al2O3+TiN |
| Радиус при вершине (RE) | 1,6 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill MH20 -0603 |
| Сплав (GRADE) | 2040 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Medium |
| Толщина пластины (S) | 3,42 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 15 deg |
| Угол торцевой режущей кромки сверла (GB) | 9 deg |
| Форма пластины (SC) | L |
| Число режущих кромок (CEDC) | 2 |
| Ширина передней фаски (BN) | 0,14 mm |
| Ширина пластины (W1) | 6,4 mm |
| Эквивалент радиуса при вершине (REEQ) | 2 mm |
| Эффективная длина режущей кромки (LE) | 4,5 mm |
