N123F1-0250-0003-CR 2135

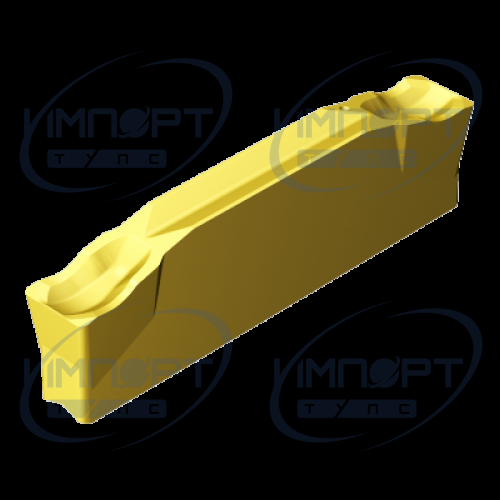

Режущая пластина CoroCut® 1-2 для отрезки
  • N123F1-0250-0003-CR 2135 Общее представление
  • N123F1-0250-0003-CR 2135
  • N123F1-0250-0003-CR 2135

ISO: 11377310

Идентификатор материала: 5736185

Количество в упаковке: 10

EAN: 11377310

ANSI: N123F1-0250-0003-CR 2135

Начальные значения
m
fnx 0.12 mm/r(0.07-0.22)
vc 100 m/min(135-85)
p
fnx 0.12 mm/r(0.07-0.22)
vc 125 m/min(160-110)
s
fnx 0.12 mm/r(0.07-0.24)
vc 26 m/min(32-22)
Данные о продукции
CoroPak (RELEASEPACK) 02.1
Release date (ValFrom20) 2001-12-03

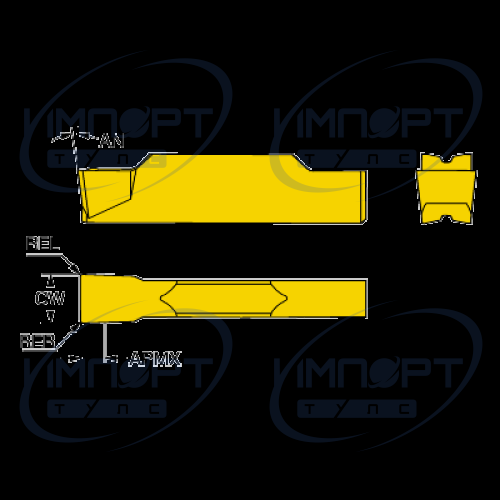

Верхнее отклонение радиуса при вершине (RETOLU) 0,1 mm
Верхнее отклонение ширины резания (CWTOLU) 0,1 mm
Задний угол главный (AN) 7 deg
Исполнение (HAND) N
Классификация материала, уровень 1 (TMC1ISO) PMKS
Масса элемента (WT) 0,003 kg
Нижнее отклонение радиуса при вершине (RETOLL) -0,1 mm
Нижнее отклонение ширины резания (CWTOLL) 0 mm
Покрытие (COATING) CVD TiCrN+Al2O3+TiN
Радиус при вершине слева (REL) 0,3 mm
Радиус при вершине справа (RER) 0,3 mm
Размер гнезда под пластину (SSCM) F
Размер и форма пластины (CUTINTSIZESHAPE) CoroCut 1-2 -size F1
Сплав (GRADE) 2135
Стружколомающая геометрия (CBMD) CR
Тип крепления пластины (IFS) 7
Тип операции (CTPT) Roughing
Угол корпуса со стороны станка (BAMS) 0 deg
Число режущих кромок (CEDC) 1
Ширина резания (CW) 2,5 mm
Эффективная длина кромки (LIG) 19,75 mm
