Начальные значения
m
fz 0.06 mm(0.01-0.08)
vc 240 m/min(250-240)
s
fz 0.06 mm(0.01-0.08)
vc 40 m/min(40-40)

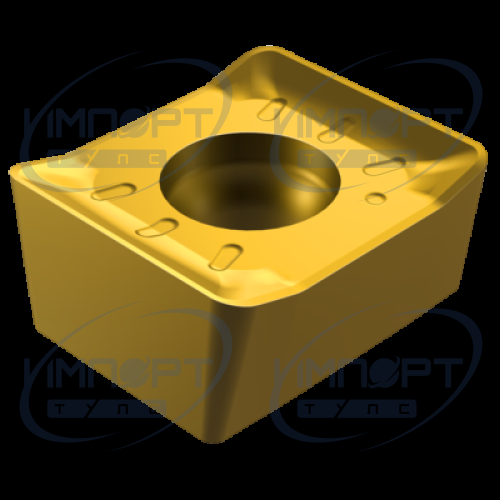

Данные о продукции
| CoroPak (RELEASEPACK) | 18.2 |
| Max глубина резания (APMX) | 4,6 mm |
| Release date (ValFrom20) | 2018-09-25 |
| Главный передний угол пластины (GAN) | 13 deg |
| Диаметр отверстия под винт (D1) | 2,6 mm |
| Длина кромки Wiper (BS) | 0,4 mm |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | MS |
| Масса элемента (WT) | 0,002 kg |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCrN+Al2O3+TiN |
| Радиус при вершине (RE) | 0,5 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | CoroMill 331 -04 |
| Сплав (GRADE) | 2040 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Light |
| Толщина пластины (S) | 3,488 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 90 deg |
| Угол торцевой режущей кромки сверла (GB) | 0 deg |
| Форма пластины (SC) | L |
| Число режущих кромок (CEDC) | 4 |
| Ширина передней фаски (BN) | 0,15 mm |
| Ширина пластины (W1) | 9,5 mm |
| Эффективная длина режущей кромки (LE) | 4,6 mm |
