QS-QD-LFE0500C06S

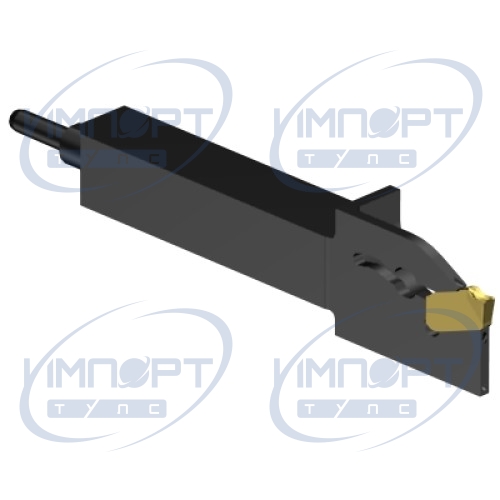

Державка CoroCut® QD QS для отрезки и обработки канавок
  • QS-QD-LFE0500C06S Общее представление
  • QS-QD-LFE0500C06S
  • QS-QD-LFE0500C06S

ISO: 26427764

Идентификатор материала: 6427764

Количество в упаковке: 1

EAN: 26427764

ANSI: QS-QD-LFE0500C06S

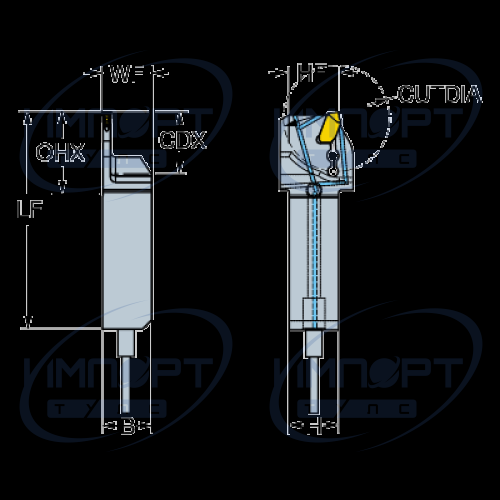

Данные о продукции
CoroPak (RELEASEPACK) 14.1
Max вылет (OHX) 25 mm
Max глубина резания (CDX1) 12,7 mm
Max диаметр отрезки заготовки (CUTDIA) 25,4 mm
Release date (ValFrom20) 2014-02-25
Высота хвостовика (H) 9,525 mm
Давление СОЖ (CP) 80 bar
Интерфейс со стороны станка (ADINTMS) QS-HP shank coupling -inch: 3/8 x 3/8
Исполнение (HAND) L
Масса элемента (WT) 0,039 kg
Размер гнезда под пластину (SSCM) E
Размер резьбы входного отверстия для СОЖ (CNT) G 1/8-28
Тип подвода СОЖ к зоне резания (CXSC) 1: axial concentric exit
Тип подвода СОЖ к инструменту (CNSC) 1: axial concentric entry
Типа закрепления (MTP) C
Угол корпуса со стороны заготовки (BAWS) 0 deg
Функциональная высота (HF) 9,525 mm
Функциональная длина (LF1) 70 mm
Функциональная ширина (WF1) 9,525 mm
Часть 2 ID интерфейса режущего элемента (CUTINTMASTER) CoroCut QD -size E (QD-NE-0200-0002-CM)
Ширина хвостовика (B) 9,525 mm
