R216.33-06040-AJ10U H10F

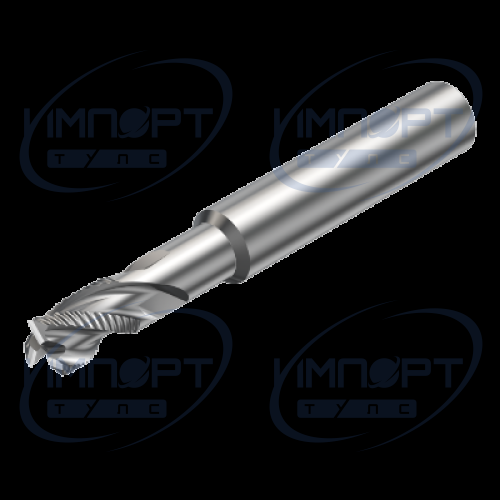

Цельнотвердосплавная концевая фреза CoroMill® Plura со стружкоделительными канавками для черновой об
  • R216.33-06040-AJ10U H10F Общее представление
  • R216.33-06040-AJ10U H10F
  • R216.33-06040-AJ10U H10F

ISO: 11307100

Идентификатор материала: 5743344

Количество в упаковке: 1

EAN: 11307100

ANSI: R216.33-06040-AJ10U H10F

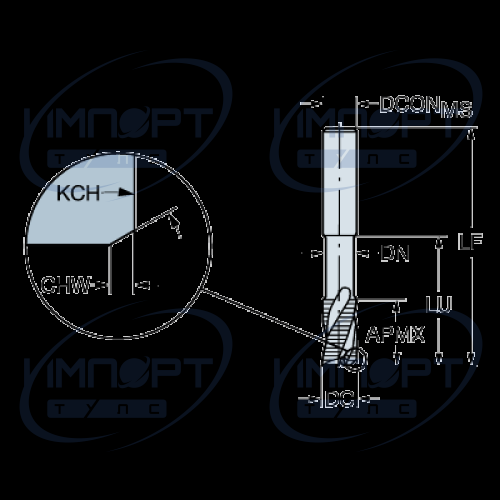

Данные о продукции
CoroPak (RELEASEPACK) 01.1
Max глубина резания (APMX) 10 mm
Max глубина резания (APMXFFW) 10 mm
Max глубина резания (APMXPFW) 10 mm
Max угол врезания (RMPXFFW) 15 deg
Max частота вращения (RPMX) 80 000 1/min
Max число переточек (NORGMX) 0
Release date (ValFrom20) 2001-01-29
Главный передний угол осевой (GAMP) 13,5 deg
Главный передний угол радиальный (GAMF) 10,5 deg
Диаметр резания (DC) 6 mm
Диаметр резания, контакт по торцу (DCF) 4,72 mm
Диаметр соединения (DCON) 8 mm
Диаметр шейки (DN) 5,5 mm
Допуск на диаметр резания (TCDC) h12
Допуск на диаметр соединения (TCDCON) h5
Интерфейс со стороны станка (ADINTMS) Cylindrical shank (DIN6535-HA) -metric: 8
Классификация материала, уровень 1 (TMC1ISO) N
Масса элемента (WT) 0,045 kg
Основа сплава (SUBSTRATE) HF
Рабочая длина (LU) 24 mm
С возможностью сверления (CCC) (CCC) true
Сплав (GRADE) H10F
Стандарт (BSG) COROMANT
Стружколомающая геометрия (CBMD) AL
Тип подвода СОЖ к инструменту (CNSC) 0: without coolant
Угол подъема стружечной канавки (FHA) 40 deg
Фаска при вершине (KCH) 55 deg
Функциональная длина (LF) 63 mm
Число эффективных периферийных реж. кромок (ZEFP) 3
Ширина фаски при вершине (CHW) 0,64 mm
