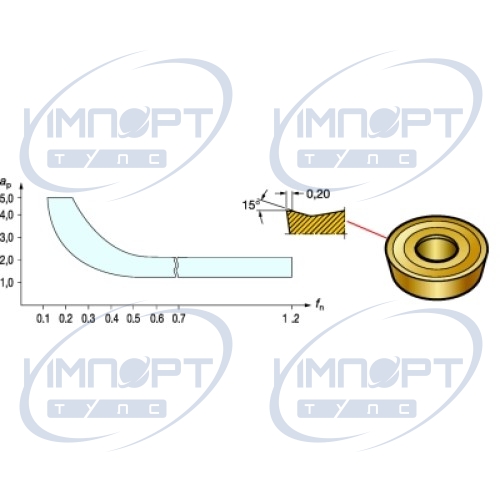

Начальные значения
p
ap 1.5 mm(1-4)
fn 0.49 mm/r(0.1-0.7)
vc 315 m/min(395-285)
k
ap 1.5 mm(1-4)
fn 0.49 mm/r(0.1-0.7)
vc 235 m/min(300-215)
Данные о продукции
| CoroPak (RELEASEPACK) | 14.2 |
| Release date (ValFrom20) | 2014-09-20 |

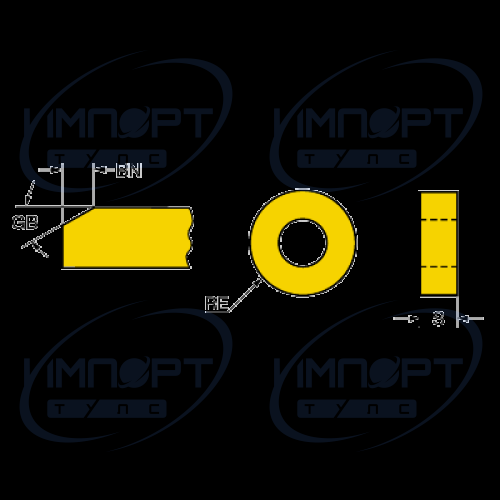

| Диаметр вписанной окружности (IC) | 10 mm |
| Диаметр отверстия под винт (D1) | 3,6 mm |
| Задний угол главный (AN) | 7 deg |
| Исполнение (HAND) | N |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,003 kg |
| Наличие кромки Wiper (WEP) | false |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | CVD TiCN+Al2O3+TiN |
| Радиус при вершине (RE) | 5 mm |
| Размер и форма пластины (CUTINTSIZESHAPE) | RC1003M |
| Сплав (GRADE) | 4315 |
| Тип крепления пластины (IFS) | 2 |
| Тип операции (CTPT) | Medium |
| Толщина пластины (S) | 3,175 mm |
| Угол торцевой режущей кромки сверла (GB) | 15 deg |
| Форма пластины (SC) | R |
| Число режущих кромок (CEDC) | 4 |
| Ширина передней фаски (BN) | 0,2 mm |
