Начальные значения
m
ap 0.5 mm(0.15-1.2)
fn 0.2 mm/r(0.04-0.28)
vc 165 m/min(165-130)
s
ap 0.5 mm(0.15-0.84)
fn 0.14 mm/r(0.04-0.2)
vc 35 m/min(35-32)
n
ap 0.5 mm(0.15-1.2)
fn 0.2 mm/r(0.04-0.28)
vc 475 m/min(590-60)
Данные о продукции
| CoroPak (RELEASEPACK) | 08.2 |
| Release date (ValFrom20) | 2008-09-25 |
| Диаметр вписанной окружности (IC) | 5,556 mm |
| Диаметр отверстия под винт (D1) | 2,5 mm |
| Задний угол главный (AN) | 7 deg |
| Исполнение (HAND) | R |
| Классификация материала, уровень 1 (TMC1ISO) | |
| Масса элемента (WT) | 0,001 kg |
| Наличие кромки Wiper (WEP) | true |
| Основа сплава (SUBSTRATE) | HC |
| Покрытие (COATING) | PVD TiAlN+TiAlN |
| Радиус при вершине (RE) | 0,25 mm |

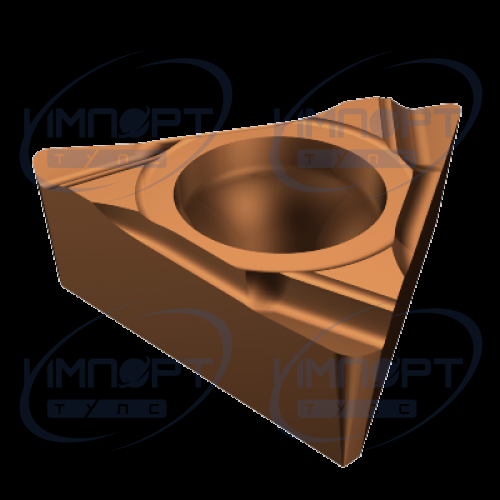

| Размер и форма пластины (CUTINTSIZESHAPE) | TC0902 |
| Сплав (GRADE) | 1125 |
| Тип крепления пластины (IFS) | 3 |
| Тип операции (CTPT) | Finishing |
| Толщина пластины (S) | 2,381 mm |
| Угол между главной режущей кромкой и wiper (KRINS) | 91 deg |
| Форма пластины (SC) | T |
| Число режущих кромок (CEDC) | 3 |
| Эффективная длина режущей кромки (LE) | 8,97 mm |
